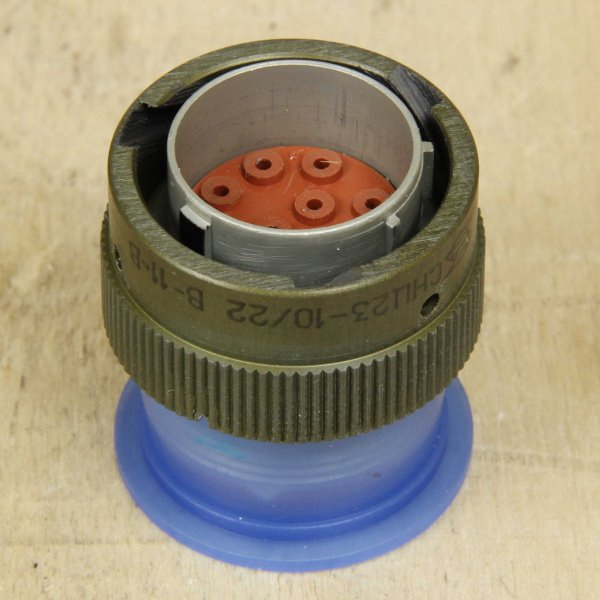

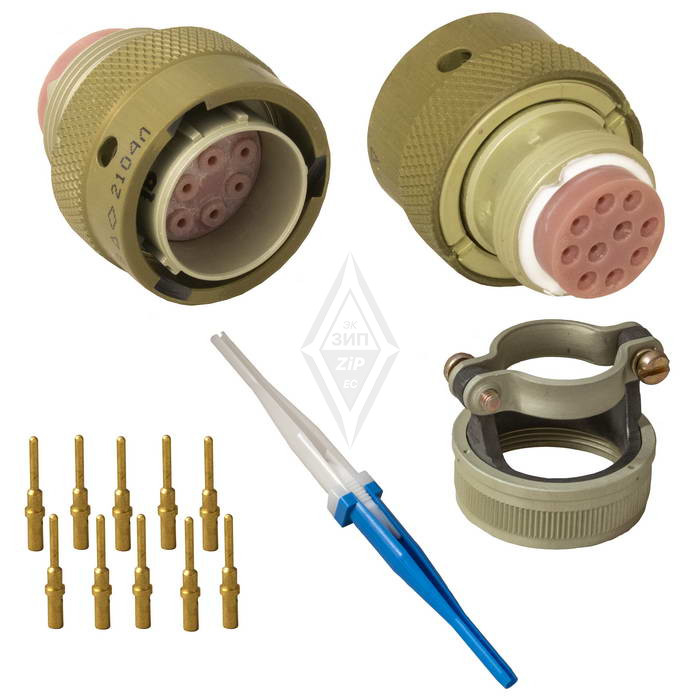

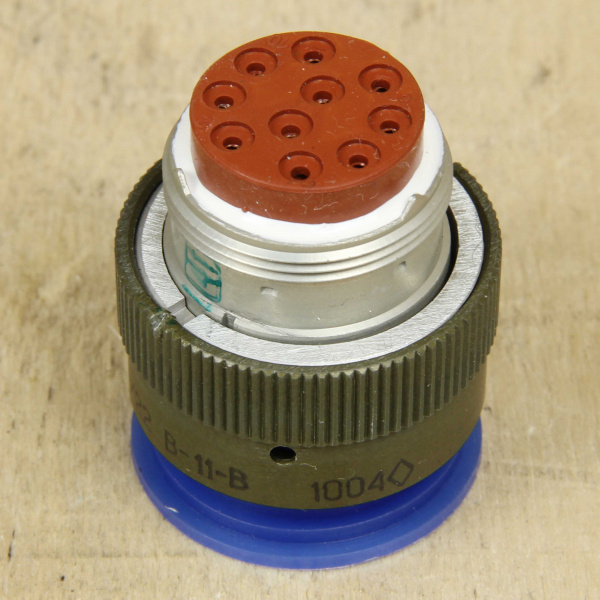

СНЦ23-10/22В-11-б-В — это тип соединителя, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с максимальным рабочим напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики

• Количество контактов : 10
• Условный размер корпуса : 22 мм
• Конструктивное исполнение :
  • 11 — кабельная часть
  • б — угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не указывается)
• Климатическое исполнение : всеклиматическое

Технические параметры

• Максимальное рабочее напряжение : 700 В
• Ток на контакт : до 15 А
• Интервал рабочих температур : от -60 до +200 °C
• Покрытие контактов : золото

Конструкция и применение

Соединители СНЦ23 имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное соединение. Они могут использоваться для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.Сочленение соединителей осуществляется байонетным способом, что обеспечивает удобство при подключении и отключении. розетки СНЦ23 могут соединяться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29, что делает их универсальными в использовании.Эти соединители предназначены для эксплуатации в различных условиях, включая те, которые требуют устойчивости к экстремальным температурам и механическим воздействиям.
