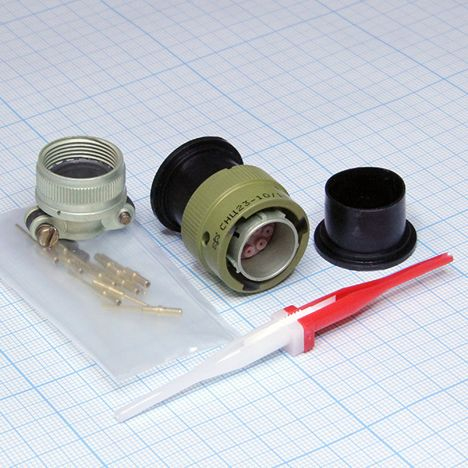

СНЦ23-10/22В-13-б-В — это кабельная вилка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она может использоваться при напряжении до 700 В и имеет конструкцию, состоящую из двух частей: вилки и розетки. Соединители серии СНЦ23 характеризуются многошпоночной поляризацией и многопозиционной установкой изолятора в корпусе, что обеспечивает надежное соединение.

Технические характеристики

• Количество контактов : 10
• Диаметр контактов : 1,5 мм
• Рабочая токовая нагрузка : 6 А (максимальная — 12 А)
• Максимальное рабочее напряжение : 700 В
• Сопротивление контактов : не более 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Минимальная наработка : 1000 часов
• Количество сочленений-расчленений : 500
• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

СНЦ23-10/22В-13-б-В предназначена для работы в широком диапазоне температур:

• Рабочая температура : от -60 °C до +155 °C
• Атмосферное давление : пониженное до 1,33·10^-10 Па

Соединитель также устойчив к механическим воздействиям, включая вибрации с частотой от 1 Гц до 5000 Гц и ускорения до 400 м/с?. Он может выдерживать одиночные механические удары с ускорением до 5000 м/с?.

Конструкция и исполнение

Соединители СНЦ23 могут быть выполнены в различных вариантах исполнения:

• С прямым или угловым кожухом
• С обоймой под термоусаживаемые трубки
• Варианты углового положения поляризующих шпонок

Эти соединители находят применение в различных областях, включая промышленность и электронику, благодаря своей надежности и долговечности.
