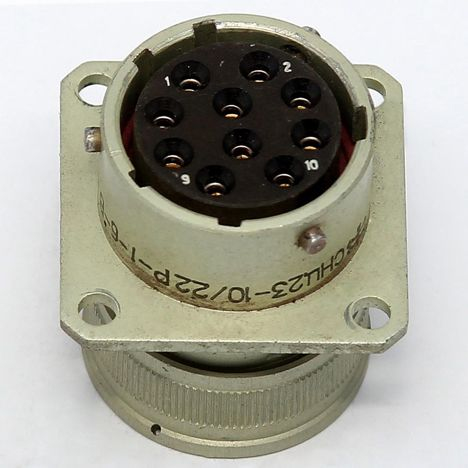

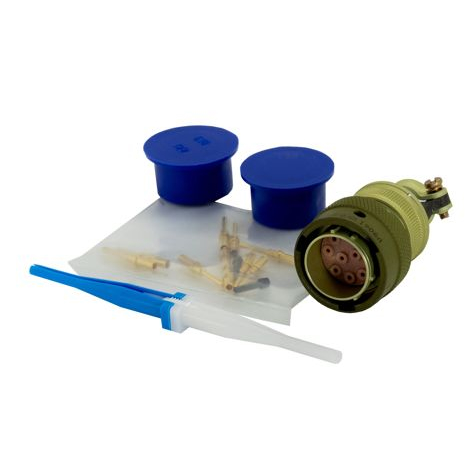

Соединитель СНЦ23-10/22В-13-б-В — это электрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Этот соединитель имеет конструкцию, состоящую из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

Основные параметры:

• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Рабочая токовая нагрузка: 6 А (максимальная — 12 А)
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 25 лет .

Габаритные размеры:

• Диаметр: 29,5 мм
• Длина: 50 мм .

Условия эксплуатации

Соединители СНЦ23-10/22В-13-б-В имеют всеклиматическое исполнение и могут функционировать в широком диапазоне температур:

• Рабочая температура: от -60° C до +155° C
• Атмосферное давление: минимальное значение составляет $1,33imes 10^{-10}$ 1 , 33 ? 1 0 ? 10 Па .

Механические характеристики:

• Устойчивы к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Способны выдерживать механические удары с ускорением до 5000 м/с? при одиночном воздействии и до 1500 м/с? при многократном .

Конструкция и особенности

Соединитель имеет многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что обеспечивает надежность соединения. Контакты могут иметь покрытие из золота или серебра, что влияет на их долговечность и проводимость. СНЦ23-10/22В-13-б-В подходит для различных применений в области электротехники и электроники, включая внутренний монтаж в различных устройствах.
