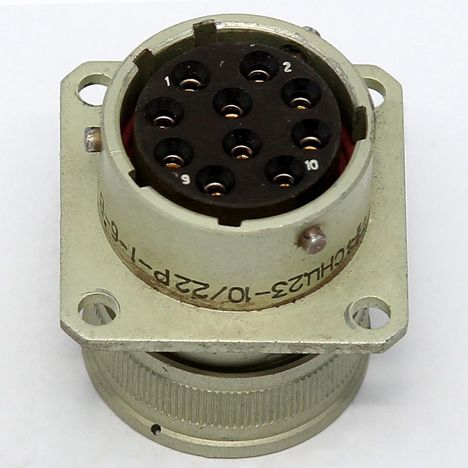

СНЦ23-10/22В-13-б-В — это электрический соединитель, предназначенный для работы в различных электрических цепях, как постоянного (DC), так и переменного (AC) тока с частотой до 3 МГц. Он может функционировать при максимальном рабочем напряжении до 700 В и токовой нагрузке до 12 А на контакт.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный, негерметичный.
• Количество контактов : 10.
• Размеры : диаметр контактов составляет 1,5 мм; габаритные размеры вилки — диаметр 29,5 мм и длина 50 мм.
• Рабочая температура : от -60°С до +155°С.
• Сопротивление изоляции : не менее 5000 МОм.
• Минимальная наработка : 1000 часов в обычных условиях, до 100000 часов в облегченных режимах.

Конструкция и исполнение

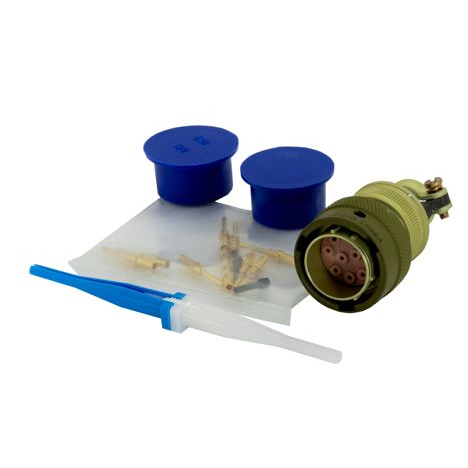

Соединитель состоит из двух частей: вилки и розетки. Он может быть выполнен в различных вариантах исполнения:

• Кабельная часть :, с прямым или угловым кожухом, с обоймой под термоусаживаемые трубки.
• Приборная часть : аналогично, но с учетом специфики установки.

Условия эксплуатации

СНЦ23-10/22В-13-б-В устойчив к различным механическим воздействиям:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Механические удары : одиночные до 5000 м/с? и многократные до 1500 м/с?.

Поляризация и монтаж

Соединители имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе. Это обеспечивает надежное соединение и предотвращает неправильное подключение. Способ монтажа может быть объемным или обжимным.Срок хранения соединителей составляет не менее 25 лет с момента изготовления, что делает их долговечными и надежными для использования в различных условиях.
