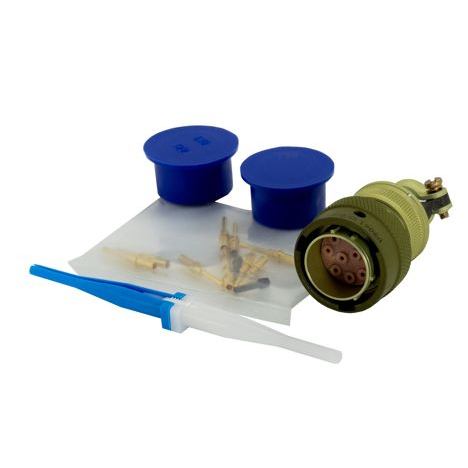

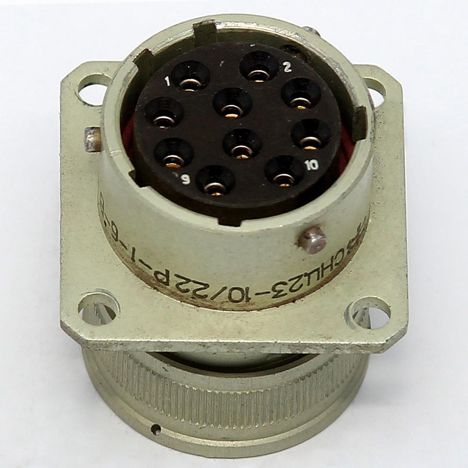

СНЦ23-10/22В-13-Б-В — это электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Он может использоваться при максимальном рабочем напряжении до 700 В. Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

Основные параметры:

• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Рабочая токовая нагрузка:
  • Рабочая на контакт — 6 А
  • Максимальная на контакт — 12 А
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет

Габариты:

• Диаметр вилки: 29,5 мм
• Длина вилки: 50 мм

Условия эксплуатации

Соединитель СНЦ23-10/22В-13-Б-В имеет всеклиматическое исполнение и может функционировать в широком диапазоне температур:

• Рабочая температура: от -60° С до +155° С
• Атмосферное давление: до 1,33·10^-10 Па

Механические характеристики:

• Устойчив к вибрациям в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Устойчив к механическим ударам: одиночное воздействие — до 5000 м/с?, многократное — до 1500 м/с?.

Конструкция и исполнение

Соединители СНЦ23 могут иметь различные исполнения:

• С прямым или угловым кожухом
• С обоймой под термоусаживаемые трубки

Поляризация соединителей осуществляется с помощью многошпоночной системы, что обеспечивает правильное соединение вилки и розетки.Эти характеристики делают СНЦ23-10/22В-13-Б-В надежным выбором для использования в различных электрических системах, обеспечивая высокую степень защиты и долговечность.
