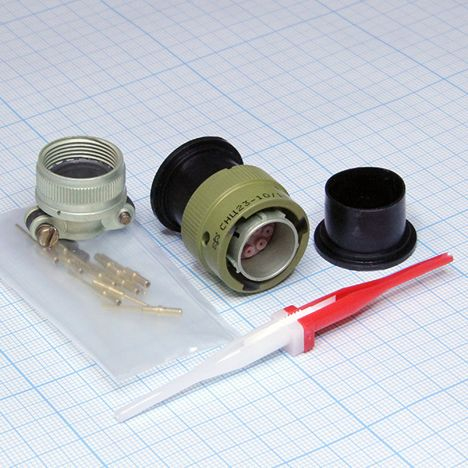

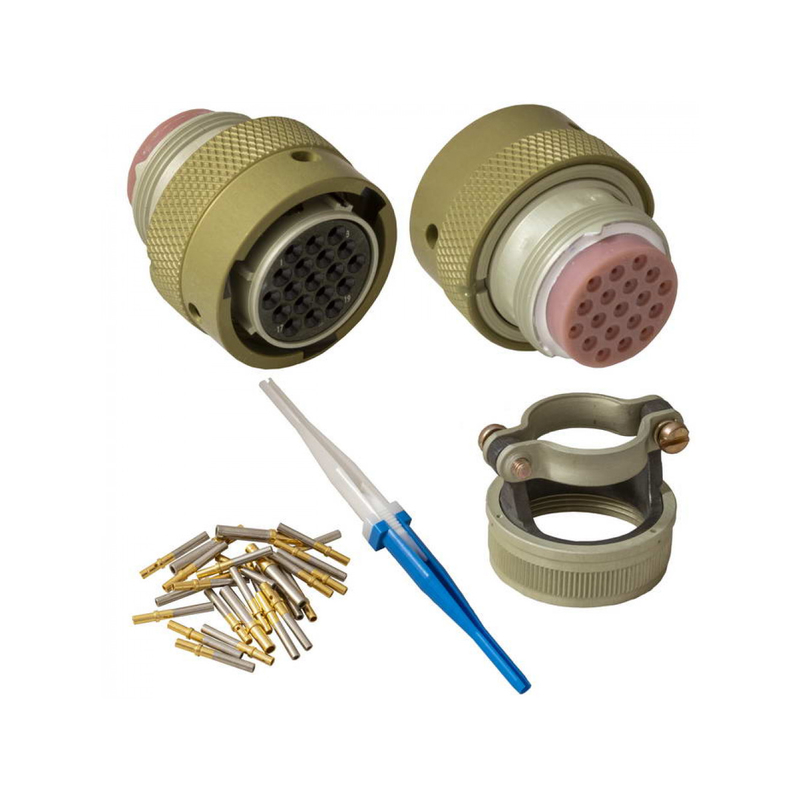

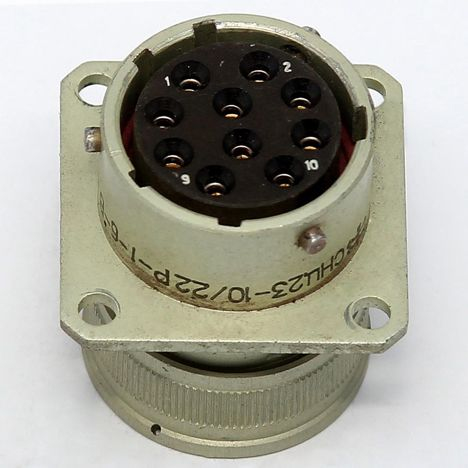

СНЦ23-10/22В-6-б-В — это кабельная вилка, предназначенная для использования в электрических цепях как переменного, так и постоянного тока. Она может работать при частоте до 3 МГц и максимальном амплитудном напряжении до 700 В.

Основные характеристики

• Количество контактов : 10
• Условный размер корпуса : 22 мм
• Конструктивное исполнение : кабельная часть с прямым кожухом
• Угловое положение изолятора : 100°
• Покрытие контактов : золото
• Диаметр контактов : 1,5 мм
• Рабочая токовая нагрузка : 6 А (максимальная на контакт — 12 А)
• Сопротивление контактов : не более 2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм

Условия эксплуатации

СНЦ23-10/22В-6-б-В рассчитан на работу в широком диапазоне температур:

• Максимальная рабочая температура : +155 °C
• Минимальная рабочая температура : -60 °C

Кроме того, устройство должно функционировать при атмосферном понижении давления до$1,33imes 10^{-10}$ 1 , 33 ? 1 0 ? 10 Па и выдерживать механические воздействия:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.
• Механические удары: одиночные до 5000 м/с? и многократные до 1500 м/с?.

Структура обозначения

Обозначение СНЦ23-10/22В-6-б-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя (цилиндрический многопозиционный с локальной защитой контактов).
• 10 — количество контактов.
• 22 — условный диаметр корпуса.
• В — тип корпуса вилка .
• 6 — конструктивное исполнение (кабельная часть с прямым кожухом).
• б — угловое положение изолятора.

Эти соединители находят применение в ответственных узлах автоматических систем, где требуется высокая надежность и долговечность. Минимальный срок сохраняемости составляет 15 лет, а минимальная наработка на отказ — 1000 часов.
