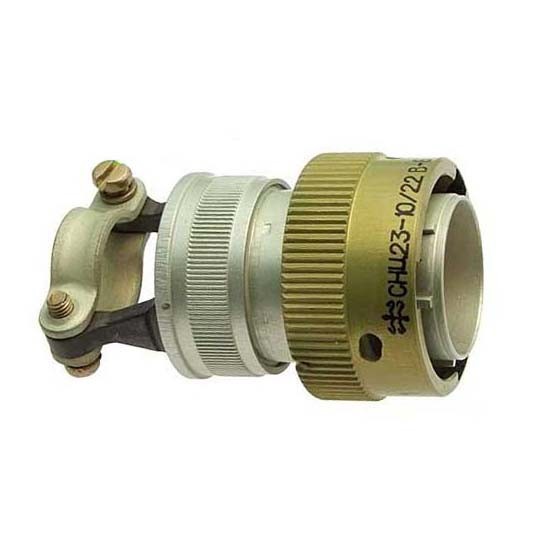

СНЦ23-10/22В-6-б-В — это электрический соединитель, который используется для обеспечения надежного контакта в электрических цепях. Вот основные характеристики и особенности этого устройства:

Общая информация

• Тип соединителя : Цилиндрический многопозиционный с локальной защитой контактов.
• Год выпуска : 2012.
• Маркировка : СНЦ23-10/22В-6-б-В.

Технические характеристики

• Количество контактов : 10.
• Условный размер корпуса : 22 мм.
• Конструктивное исполнение : Кабельная часть с прямым кожухом.
• Максимальное рабочее напряжение : 700 В (амплитудное значение).
• Токовая нагрузка :
  • Рабочая на контакт: 6 А.
  • Максимальная на контакт: 12 А.
• Диаметр контактов : 1,5 мм.
• Сопротивление контактов : Не более 2,5 мОм.
• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температурный диапазон :
  • Повышенная температура: до +155 °C.
  • Пониженная температура: до -60 °C.
• Атмосферное давление : Пониженное давление до 1,33·10^-10 Па (или 10^-12 мм рт. ст.).

Механические характеристики

• Количество сочленений-расчленений : до 500 раз.
• Минимальная наработка : 1000 часов.
• Минимальный срок сохраняемости : 15 лет.

Конструкция

Соединитель имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежность соединения. Контакты покрыты золотом для улучшения проводимости и защиты от коррозии. Монтаж проводов осуществляется методом обжима.СНЦ23-10/22В-6-б-В широко применяется в ответственных узлах автоматических систем, где требуется высокая степень надежности и долговечности соединений.
