Соединители СНЦ23-3-14-В-2-В представляют собой электрические соединители, предназначенные для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они используются для внутреннего монтажа и обладают всеклиматическим исполнением.

Структура и конструкция

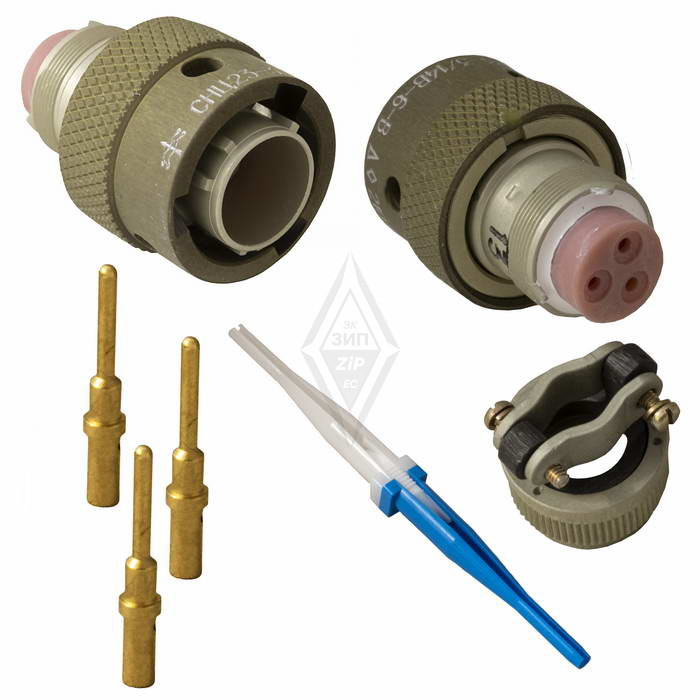

Соединители СНЦ23 состоят из двух основных частей: вилки и розетки. Они могут быть как приборными (блочными), так и кабельными. Конструктивные особенности включают:

• Изготовление, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.

• Возможность сочленения розеток с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29.

Маркировка

Маркировка соединителей СНЦ23 имеет следующую структуру:

• СНЦ23 — тип соединителя (цилиндрический многопозиционный с локальной защитой контактов).

• 3 — количество контактов (может варьироваться от 3 до 61).

• 14 — условный размер корпуса (размеры варьируются от 14 до 39 мм).

• В — обозначение вилки; Р — обозначение розетки.

• 2 — конструктивное исполнение (например, 1 —, 2 — с прямым кожухом).

Технические характеристики

• Максимальное рабочее напряжение: 700 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество возможных соединений: до 500 раз.

• Минимальный срок службы: не менее 15 лет.

Условия эксплуатации

Соединители СНЦ23 могут работать в различных механических условиях:

• Диапазон частот: от 1 до 5000 Гц.

• Устойчивость к механическим ударам и вибрациям.
