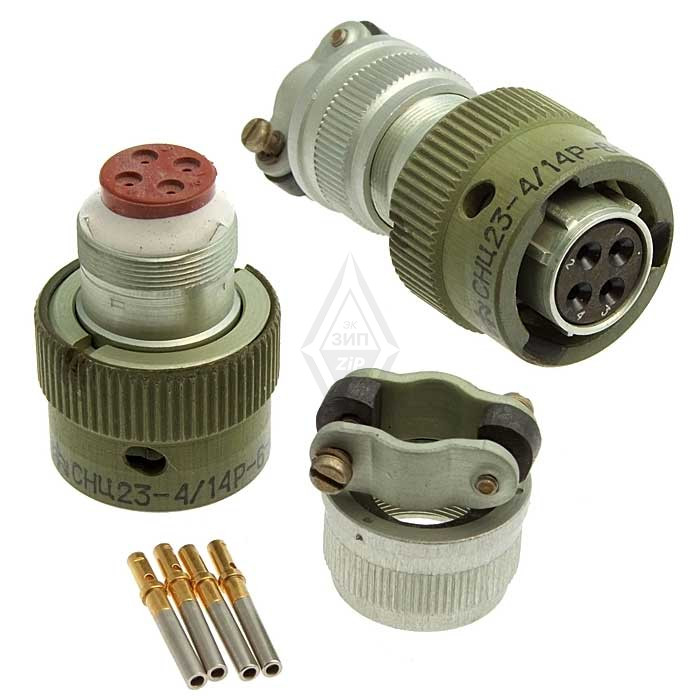

Соединитель СНЦ23-4-14-Р-6-В представляет собой электрический разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он классифицируется как малогабаритный цилиндрический соединитель, который может быть использован как в радиоэлектронной аппаратуре специального назначения, так и в более общих приложениях.

Основные характеристики

• Количество контактов : 4
• Условный диаметр корпуса : 14 мм
• Тип соединителя : розетка с прямым кожухом
• Покрытие контактов : Золото
• Максимальный ток :
  • Для контактов диаметром 1,5 мм — до 20 А
  • Для контактов диаметром 2,0 мм — до 35 А
• Срок хранения : не менее 15 лет
• Количество возможных разъединений : до 1000 раз

Конструкция

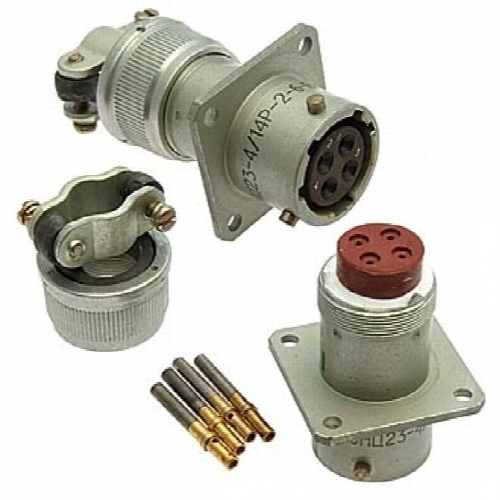

СНЦ23-4-14-Р-6-В состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Конструктивно соединители имеют многопозиционную установку изолятора в корпусе и пятишпоночную поляризацию, что позволяет избежать неправильного подключения.

Применение

Данные соединители широко используются для соединения и разъединения электрических цепей в различных устройствах, включая радиоэлектронную аппаратуру. Они обеспечивают надежное соединение и защиту контактов от внешних воздействий.

Расшифровка маркировки

Маркировка СНЦ23-4/14Р-6-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 4 — количество контактов;
• 14 — условный размер корпуса;
• Р — вид корпуса (в данном случае розетка );
• 6 — конструктивное исполнение (кабельная часть с прямым кожухом) .

Эти характеристики делают СНЦ23-4-14-Р-6-В универсальным и надежным решением для подключения в различных электрических системах.
