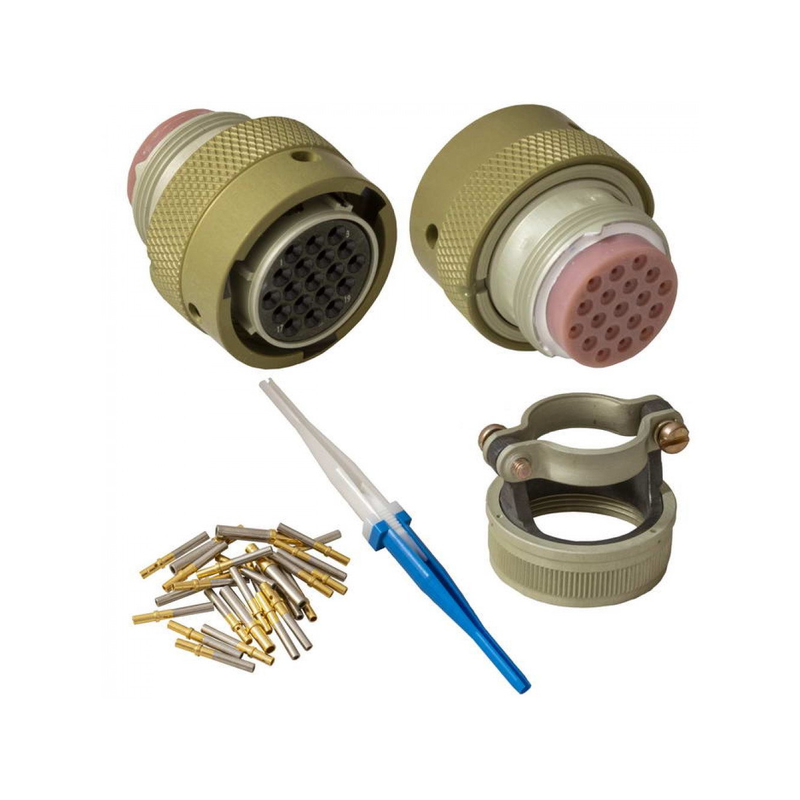

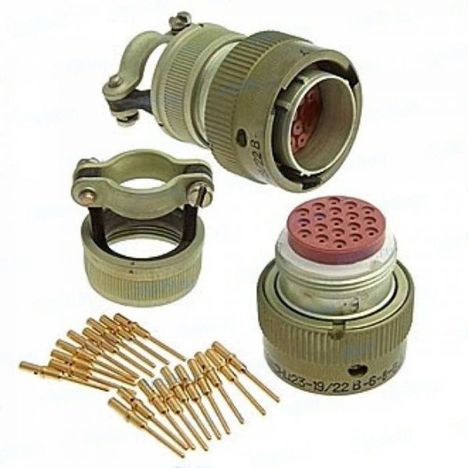

Соединители СНЦ23-19/22В-6-В — это цилиндрические, низкочастотные, малогабаритные соединители для внутреннего монтажа с байонетным соединением. Они предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Соединители применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Соединители СНЦ23 состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Кабельная и приборная часть соединителя СНЦ23 может изготавливаться, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей — байонетное, а покрытие контактов — золото.

Соединители СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Характеристики

• Тип: Цилиндрические, низкочастотные, малогабаритные
• Монтаж: Внутренний
• Сочленение: Байонетное
• Рабочая среда: Электрические цепи постоянного и переменного тока
• Рабочая частота: До 3 МГц
• Рабочее напряжение: До 700 В
• Состав: Вилка и розетка (приборные или кабельные)

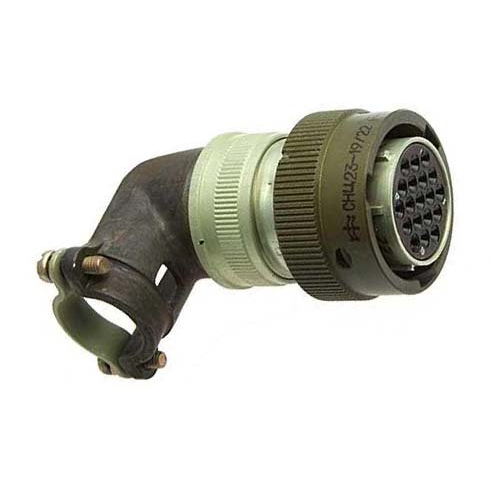

• Конструктивные варианты частей: С прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки
• Совместимость розеток СНЦ23: Взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29
• Поляризация корпуса: Пятишпоночная
• Установка изолятора: Многопозиционная
• Покрытие контактов: Золото
• Климатическое исполнение: Всеклиматическое [В] по ГОСТ В 20.39.404-81
• Количество контактов (для модели 19/22В-6-В): 19
• Условный размер корпуса (для модели 19/22В-6-В): 22
• Вид корпуса (для модели 19/22В-6-В): Вилка
• Конструктивное исполнение (для модели 19/22В-6-В): Кабельная часть с прямым кожухом

Применение

• Соединение и разъединение электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Расшифровка условного обозначения СНЦ23-19/22В-6-В :

• СНЦ23 — тип соединителя

• 19 — количество контактов

• 22 — условный размер корпуса

• В — вид корпуса: В — вилка, Р — розетка

• 6 — конструктивное исполнение :

  • 1 — приборная часть

  • 2 — приборная часть с прямым кожухом

  • 4 — приборная часть с угловым кожухом

  • 6 — кабельная часть с прямым кожухом

  • 8 — кабельная часть с угловым кожухом

  • 11 — кабельная часть

  • 12 — приборная часть с обоймой под термоусаживаемые трубки

  • 13 — кабельная часть с обоймой под термоусаживаемые трубки

• А — угловое положение изолятора в корпусе вилки (при нормальном положении и
