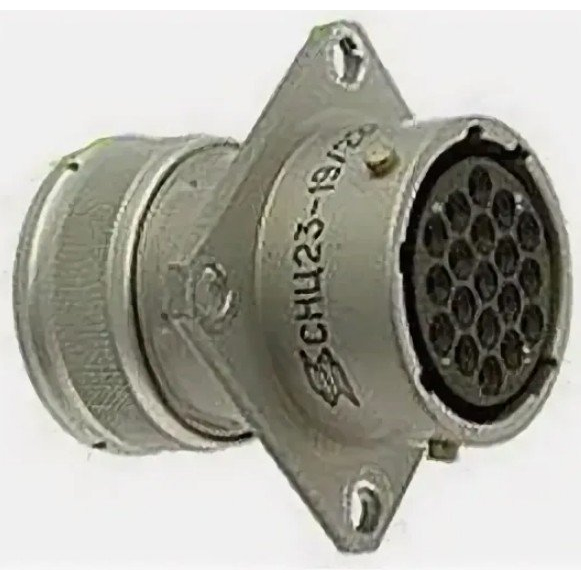

СНЦ23-19/22Р-11-А-В — это соединитель цилиндрический многопозиционный, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении до 700 В и разработан для внутреннего монтажа в условиях всеклиматического исполнения согласно техническим условиям ГЕ0.364.241 ТУ.

Основные характеристики

• Количество контактов : 19.
• Диаметр контактов : 1 мм.
• Максимальный ток на одиночный контакт :
  • 11 А (при диаметре 1 мм);
  • 20 А (при диаметре 1,5 мм);
  • 35 А (при диаметре 2,0 мм).
• Сопротивление контактов :
  • Не более 0,004 Ом (1 мм);
  • Не более 0,0025 Ом (1,5 мм);
  • Не более 0,0016 Ом (2,0 мм).
• Рабочий температурный диапазон : от -60 °C до +200 °C.
• Количество сочленений-расчленений : до 500 раз.
• Минимальная наработка : не менее 1000 часов.

Конструкция

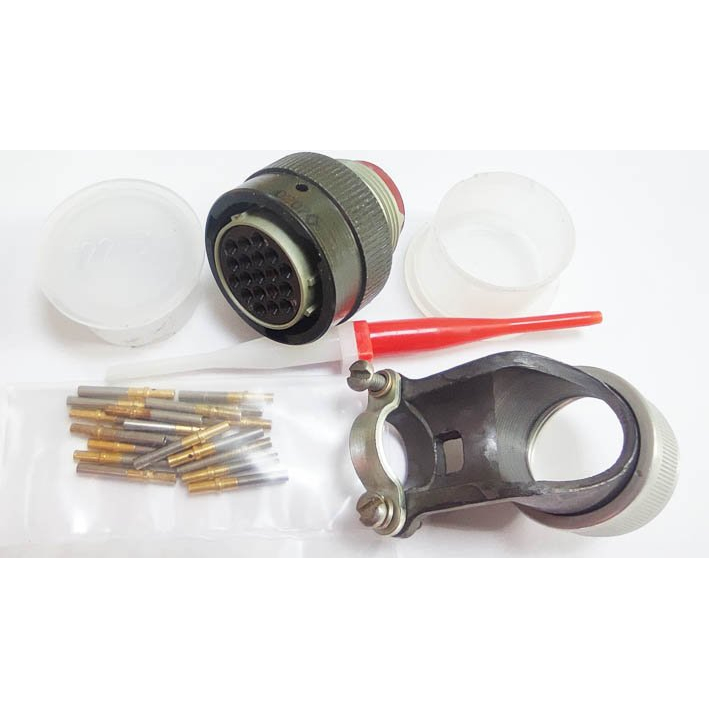

Соединитель состоит из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. В зависимости от конструкции, соединитель может иметь различные варианты исполнения, включая наличие или отсутствие кожуха, а также возможность установки с обоймой под термоусаживаемые трубки.

Применение

СНЦ23-19/22Р-11-А-В используется в различных областях электроники и автоматизации, где необходимы надежные соединения в условиях воздействия различных климатических факторов. Это делает его подходящим для применения в промышленности, энергетике и других сферах.Данный соединитель обеспечивает надежное соединение благодаря байонетному типу сочленения и многошпоночной поляризации корпуса, что исключает возможность неправильного подключения.
