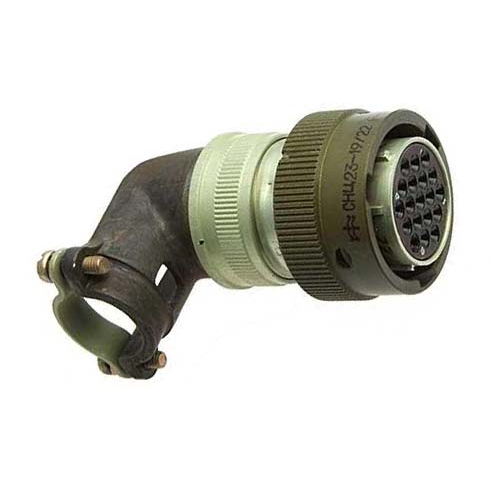

СНЦ23-19/22В-8-В — это разъем, предназначенный для обеспечения надежного электрического контакта в различных электрических цепях. Он используется в радиоэлектронной аппаратуре и других устройствах, требующих высокой надежности соединений.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 19.
• Рабочее напряжение : до 700 В (амплитудное значение).
• Рабочий ток : от 3,6 до 15 А.
• Сопротивление контактов : не более $1.6imes 10^{-3}$ 1.6 ? 1 0 ? 3 - $4imes 10^{-3}$ 4 ? 1 0 ? 3 Ом.
• Рабочая температура : от -60 до +200 °C.
• Минимальная наработка : 1000 часов при 500 сочленениях и расчленениях.
• Срок сохраняемости : 25 лет.

Конструктивные особенности

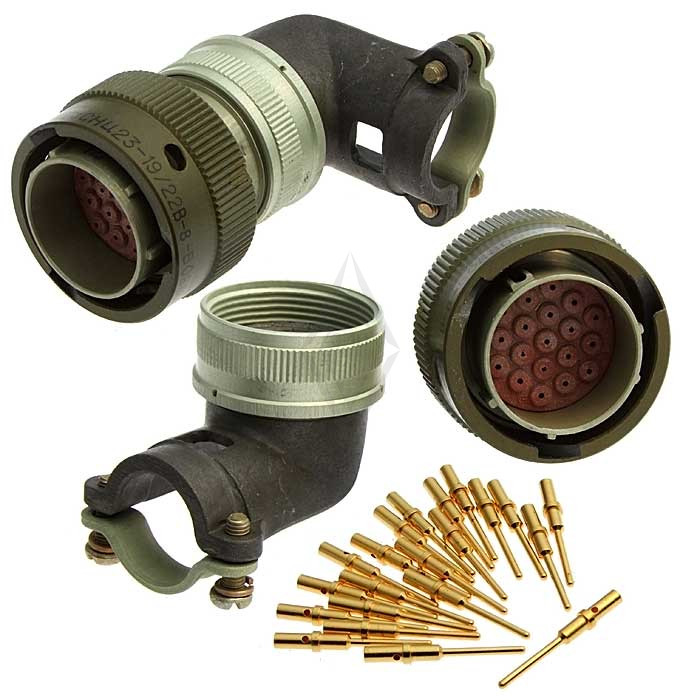

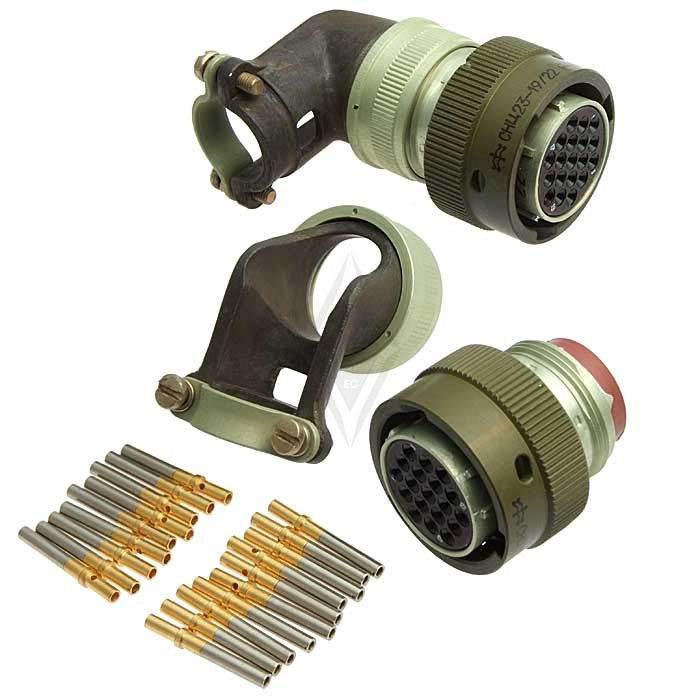

Разъем состоит из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. Конструктивное исполнение включает различные варианты:

• .
• С прямым кожухом.
• С угловым кожухом.
• С обоймой под термоусаживаемые трубки.

Применение

Соединитель СНЦ23-19/22В-8-В применяется в ответственных узлах автоматических систем и других областях, где требуется высокая надежность соединений. Он подходит для работы в электрических цепях как постоянного, так и переменного тока (частота до 3 МГц).

Дополнительные характеристики

• Покрытие контактов : золото, что обеспечивает хорошую проводимость и защиту от коррозии.
• Способ монтажа : обжимка проводов для надежного соединения.

Разъемы СНЦ23 сертифицированы по различным техническим условиям и имеют многош Оночную поляризацию корпуса, что упрощает их установку и использование.
