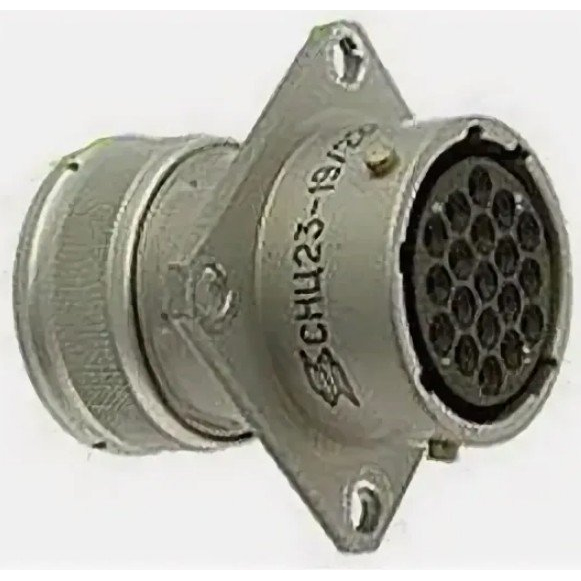

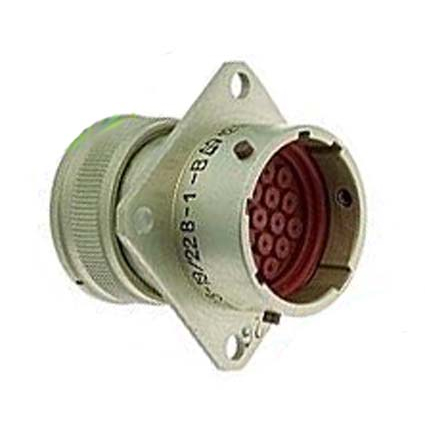

Соединитель СНЦ23-19/22В-2-В представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Эти соединители используются в различных электро-, радио- и контрольно-измерительных приборах, обеспечивая надежное соединение и разъединение электрических цепей.

Основные характеристики

• Тип соединителя : цилиндрический, многопозиционный с локальной защитой контактов.
• Количество контактов : 19.
• Размер корпуса : условный размер 22.
• Максимальный ток на контакт : не более 15 А.
• Сопротивление изоляции : не менее 5000 МОм.
• Температурный диапазон : от -60°C до +155°C.
• Гарантийная наработка : 1000 часов.
• Срок хранения : 15 лет.

Конструктивные особенности

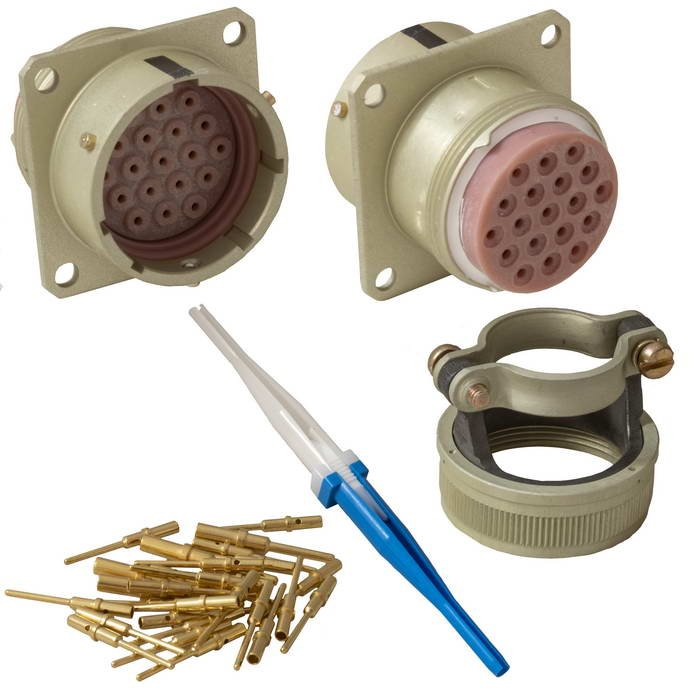

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. вилки и розетки доступны в различных исполнениях:

• С прямым кожухом
• С угловым кожухом
• С обоймой под термоусаживаемые трубки

Тип сочленения — байонетный, что обеспечивает надежное механическое соединение. Контакты разъема покрыты золотом или серебром, что способствует высокой проводимости и устойчивости к коррозии.

Климатическое исполнение

СНЦ23-19/22В-2-В изготавливается во всеклиматическом исполнении по стандартам ГОСТ. Это позволяет использовать соединитель в различных условиях окружающей среды, включая повышенную влажность и широкий диапазон температур.

Применение

Данный тип соединителей широко применяется в ответственных узлах автоматических систем, где требуется высокая надежность и устойчивость к механическим воздействиям. Они находят применение в радиоэлектронной аппаратуре специального назначения, а также в различных промышленных и бытовых устройствах.
