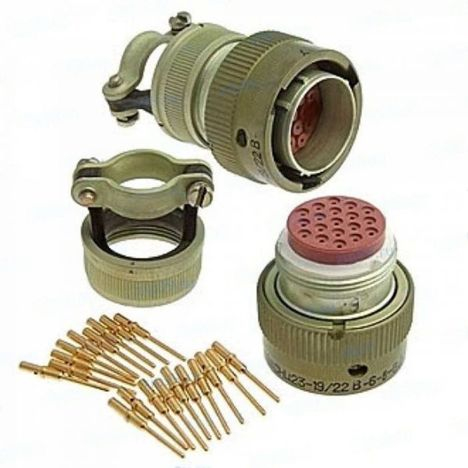

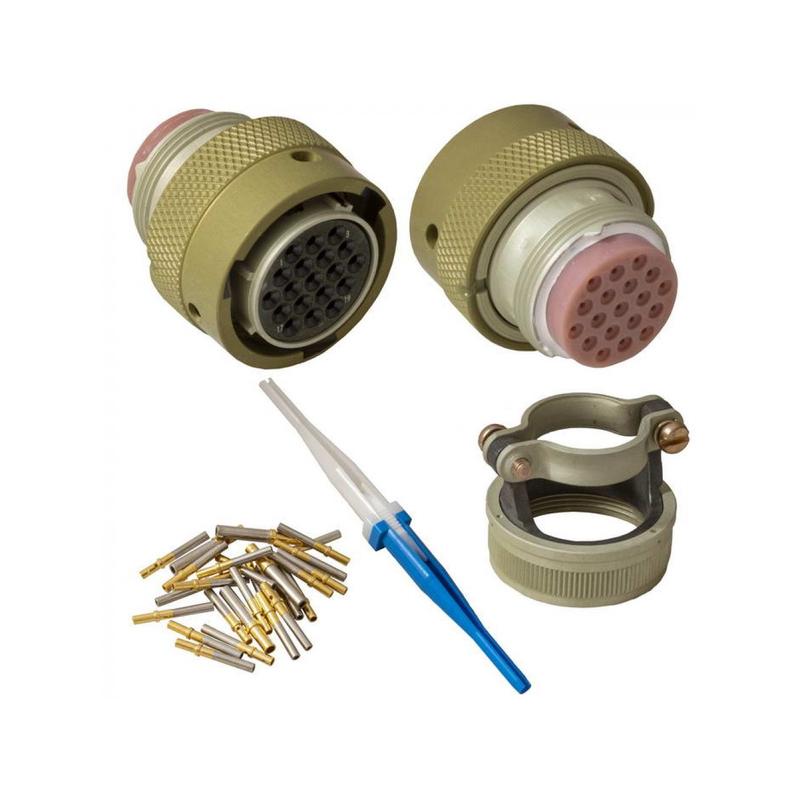

Соединитель СНЦ23-19/22В-6-В представляет собой малогабаритный цилиндрический байонетный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц) при напряжении до 700 В. Он используется в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 19.
• Условный размер корпуса : 22 мм.
• Конструктивное исполнение :
  • 6 — кабельная часть с прямым кожухом.
• Климатическое исполнение : всеклиматическое, что позволяет использовать его в различных условиях окружающей среды.

Структура обозначения

Обозначение СНЦ23-19/22В-6-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя.
• 19 — количество контактов.
• 22 — условный размер корпуса.
• В — вид корпуса вилка .
• 6 — конструктивное исполнение (кабельная часть с прямым кожухом).

Технические параметры

1. Максимальное рабочее напряжение : 700 В.
2. Ток на контакт : до 15 А.
3. Интервал рабочих температур : от -60 до +200 °C.
4. Количество сочленений-расчленений : до 500 раз.
5. Минимальная наработка : 1000 часов.

Применение

Соединители СНЦ23 используются для соединения и разъединения электрических цепей в различных устройствах. Они могут быть как приборными (блочными), так и кабельными. вилки и розетки имеют многошпоночную поляризацию, что обеспечивает надежное соединение и предотвращает неправильное подключение.

Особенности конструкции

Соединители могут изготавливаться с различными вариантами кожуха:

• .

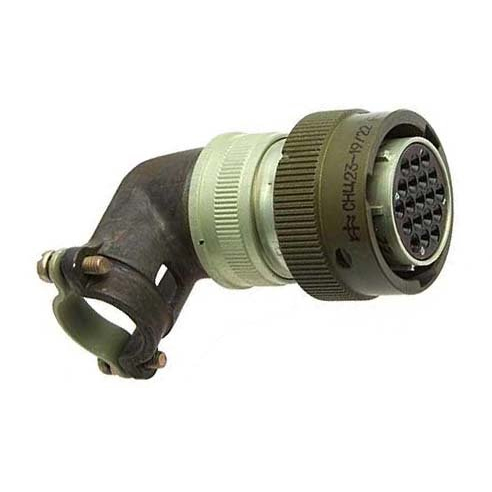

• С прямым или угловым кожухом.
• С обоймой под термоусаживаемые трубки.

Это позволяет адаптировать их под конкретные условия эксплуатации и требования к монтажу.
