СНЦ23-19/24Р-2-Б-В от Элекон — это цилиндрический электрический соединитель из серии СНЦ23, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока. Он используется в промышленных и специальных системах, где важны устойчивость к вибрациям и экстремальным условиям.

Основные характеристики

Соединитель рассчитан на частоты до 3 МГц и максимальное рабочее напряжение до 700 В (амплитудное значение). Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях, а количество циклов сочленения-расчленения достигает 500. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

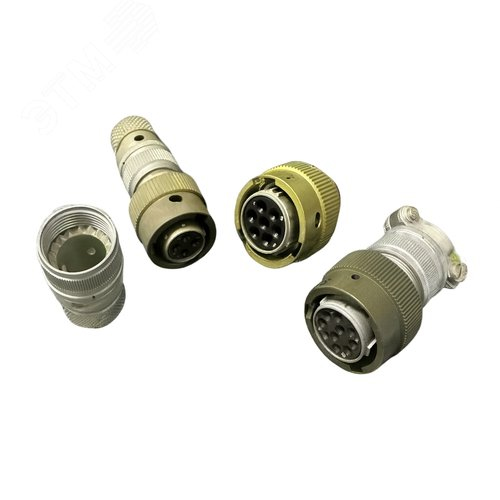

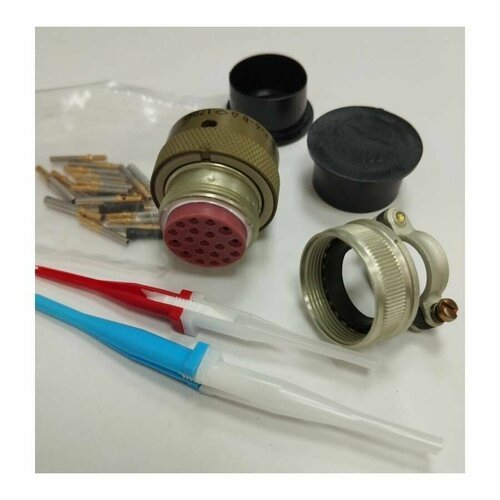

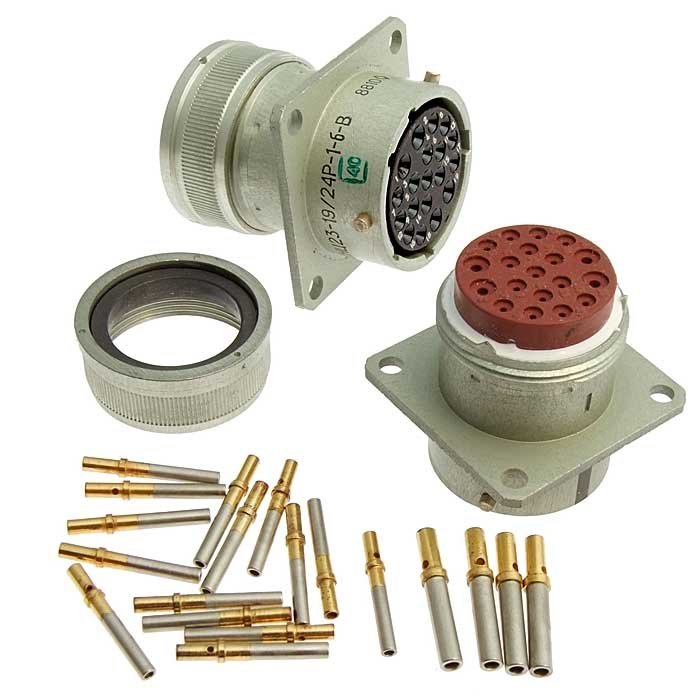

На изображении показаны типичные цилиндрические разъемы серии СНЦ23 с проводами, которые имеют прочный корпус для защиты контактов.

Условия эксплуатации

Работает при температурах от -60°C до +155°C и пониженном давлении до 1,33×10⁻¹⁰ Па. Выдерживает механические воздействия: вибрацию 1–5000 Гц с ускорением до 400 м/с², одиночные удары до 5000 м/с² и многократные до 1500 м/с².

Конструкция

Состоит из вилки и розетки (приборной или кабельной), где обозначение "19/24Р" указывает на диаметр корпуса 23 мм, 19 контактов и тип Р (розетка). Модификация "-2-Б-В" определяет конструктивные особенности, такие как тип фиксации и исполнение. Производитель Элекон (Казань) выпускает его по ТУ НКЦС.434410.507.
