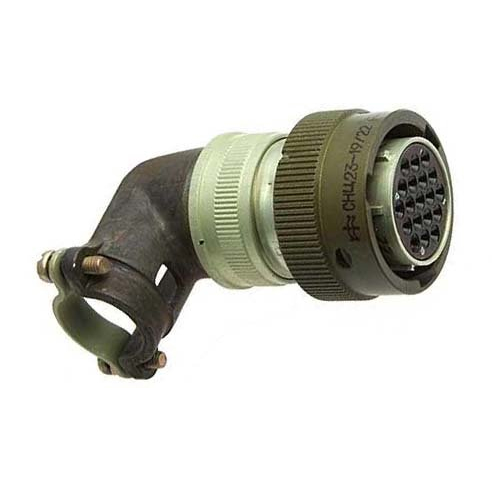

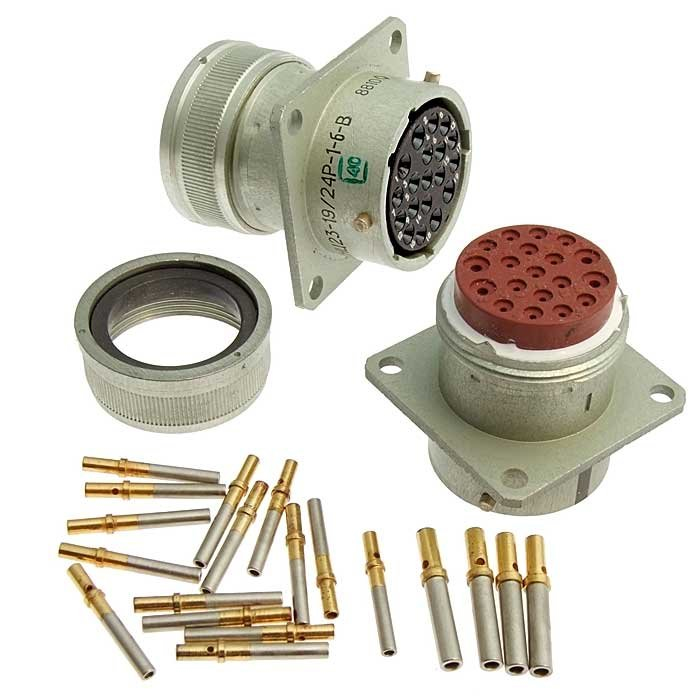

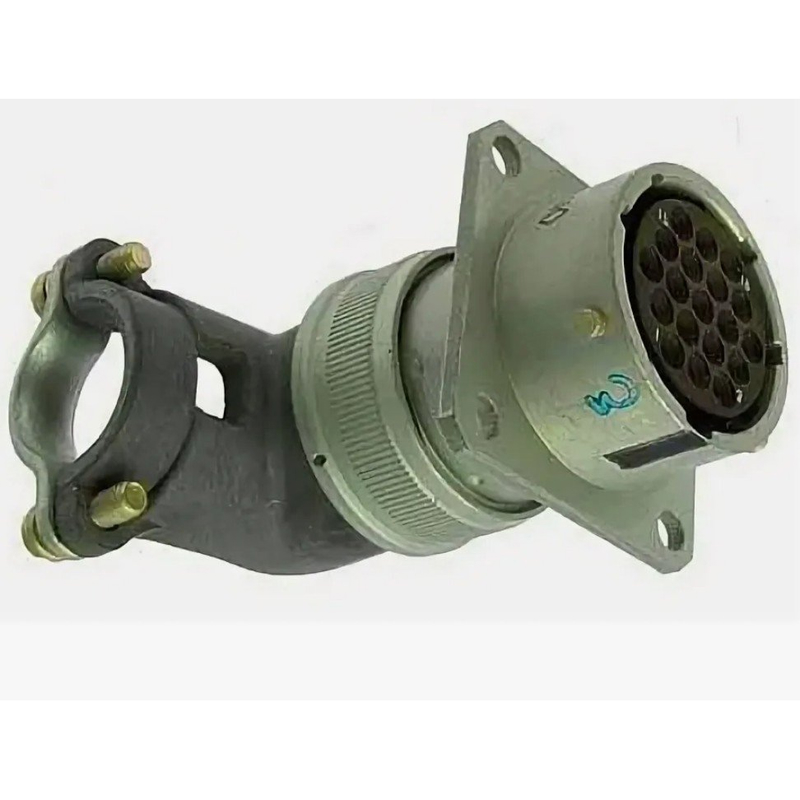

СНЦ23‑19/24Р‑2‑В «5» — это приборная розетка из серии цилиндрических электрических соединителей СНЦ23 от завода «Элекон», предназначенная для соединения в цепях постоянного и переменного тока (частотой обычно до нескольких килогерц) при амплитудном напряжении до примерно 700 В.

• Число контактов: 19 сигналов разного сечения, 24 контакта в общем наборе (вилка/розетка), что позволяет использовать разъем в приборах с большим количеством цепей (линии питания, сигналы, земля и т.д.).

• Тип корпуса: приборная розетка с прямым кожухом, без обоймы под термоусаживаемую трубку; используется для монтажа на панели или в корпусе оборудования.

• Исполнение: всеклиматическое, ориентировано на применение в жёстких условиях (температура, влажность, вибрация), типично для военной и промышленной аппаратуры.

• Рабочий ток на контакт обычно порядка нескольких ампер (точно определяется в ТУ), напряжение до 700 В амплитудного переменного или постоянного тока, что характерно для всей серии СНЦ23.

• Сочленение с вилками СНЦ27/СНЦ28/СНЦ29 происходит по байонетному принципу с фиксацией поворотом корпуса, обеспечивая быстрое и надёжное соединение.

• Поляризация корпуса — пятишпоночная, что исключает неправильное состыкование и гарантирует правильную ориентацию приборных и кабельных частей.

• Контакты выполняются с покрытием золота (вариант «‑В»), что обеспечивает низкое переходное сопротивление и высокую стабильность соединения, особенно в условиях повышенной влажности и коррозионной среды.

• Изолятор и корпус изготавливаются из диэлектрика, устойчивого к температурным и механическим нагрузкам; крепление и фиксация — резьбовое, типично для приборных розеток СНЦ23‑…Р‑…

Розетка СНЦ23‑19/24Р‑2‑В «5» применяется для внутреннего монтажа в радиоэлектронной аппаратуре, системах связи, контроля и управления, где требуется надёжный, многожильный разъём с повышенными требованиями по виброустойчивости и долговечности контактов.
