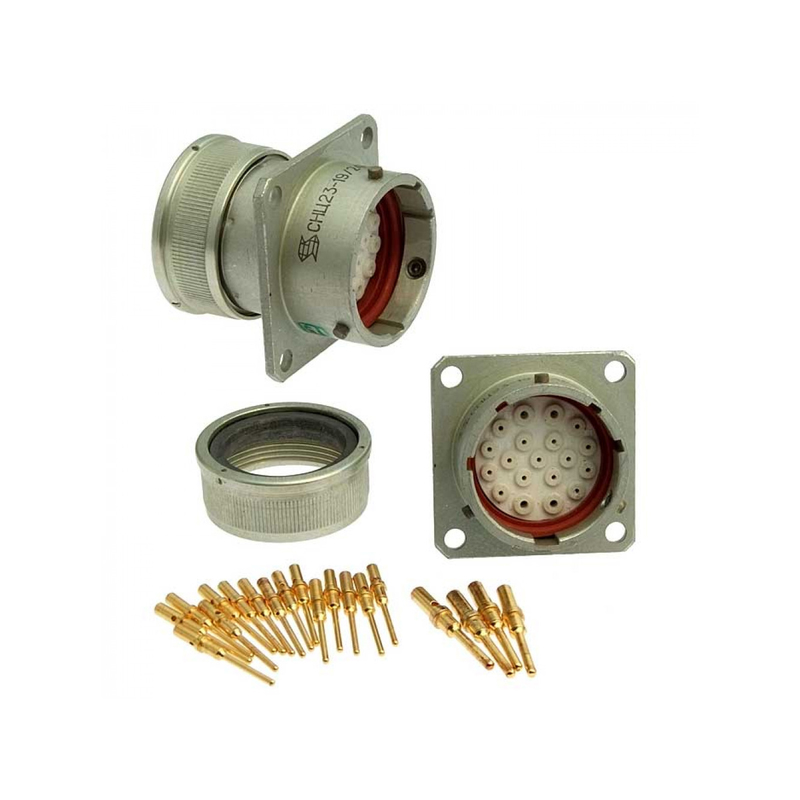

Соединитель СНЦ23-19/24В-1-В представляет собой цилиндрический многопозиционный разъем , предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) с максимальным рабочим напряжением до 700 В. Он используется в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 19.
• Условный размер корпуса : 24 мм.
• Вид корпуса : вилка (обозначение "В").
• Конструктивное исполнение : (обозначение "1").
• Сочленение : байонетное с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора в корпусе.
• Материал контактов : золото.

Применение

Соединитель СНЦ23-19/24В-1-В используется для соединения и разъединения электрических цепей, что делает его подходящим для различных областей применения, включая внутренний монтаж в устройствах, работающих в различных климатических условиях. Он может быть изготовлен как с прямым, так и с угловым кожухом, а также.

Структура обозначения

Обозначение СНЦ23-19/24В-1-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя.
• 19 — количество контактов.
• 24 — условный размер корпуса.
• В — вид корпуса вилка .
• 1 — конструктивное исполнение (приборная часть).

Технические условия

Соединители СНЦ23 изготавливаются в соответствии с техническими условиями и стандартами качества. Гарантийный срок хранения составляет не менее 25 лет со дня изготовления, а гарантийная наработка может достигать 1000 часов во всех режимах эксплуатации.
