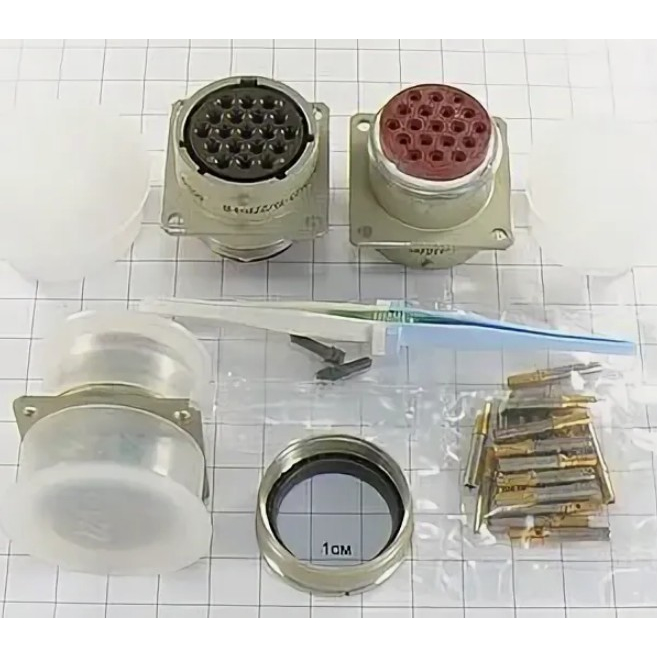

Соединитель СНЦ23-19/27Р-1-В представляет собой электрический разъем, предназначенный для использования в различных электрических цепях. Он имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 19.
• Условный размер корпуса : 27.
• Максимальное рабочее напряжение : 700 В.
• Ток на контакт : до 15 А.
• Диаметр контактов : 1,0 - 2,0 мм (в зависимости от конфигурации).
• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.

Конструкция

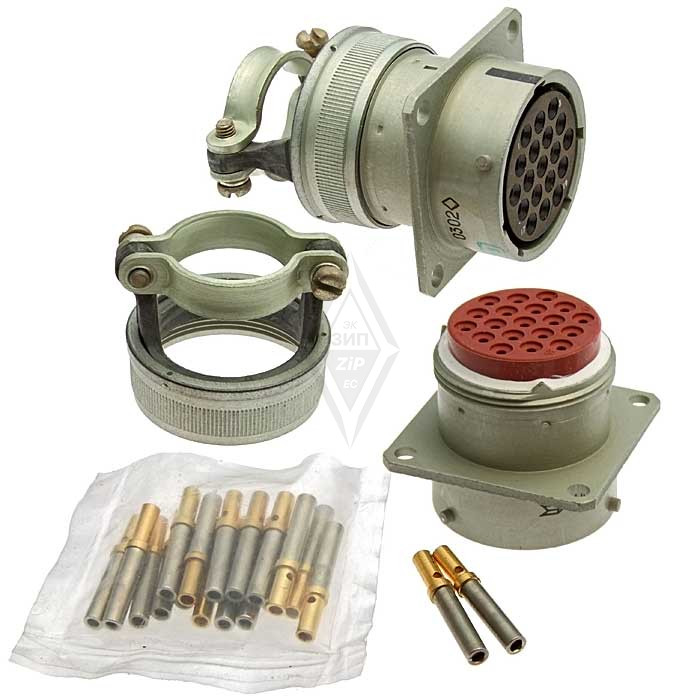

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Разъемы могут изготавливаться, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Сочленение выполняется байонетным способом, что обеспечивает надежное соединение.

Условия эксплуатации

СНЦ23-19/27Р-1-В может работать в широком диапазоне температур:

• Температура окружающего воздуха : от -60 °C до +200 °C.
• Допустимая влажность : 100% при температуре +35 °C с конденсацией влаги.

Применение

Соединитель предназначен для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Он подходит для работы как с постоянным, так и с переменным током (частотой до 3 МГц).

Дополнительные параметры

• Количество сочленений-расчленений : до 500.
• Гарантийный срок хранения : не менее 15 лет.
• Гарантийная наработка : 1000 часов во всех режимах.

СНЦ23-19/27Р-1-В является надежным выбором для применения в условиях, требующих высокой устойчивости к механическим воздействиям и экстремальным климатическим условиям.
