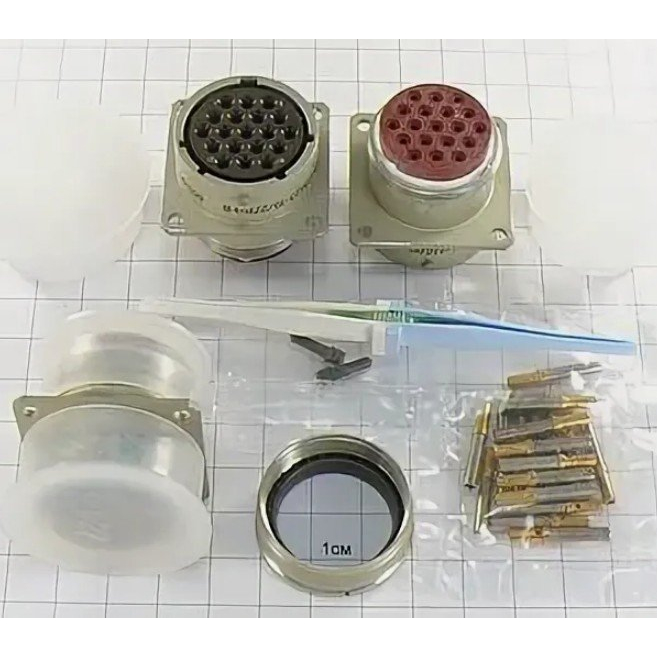

СНЦ23-19/27Р-1-В — это соединитель цилиндрический многопозиционный, разработанный в 2011 году. Он предназначен для использования в электрических цепях, работающих как с постоянным, так и с переменным током. Этот соединитель обладает локальной защитой контактов и подходит для внутреннего монтажа.

Технические характеристики

Структура и исполнение:

• Тип: Цилиндрический многопозиционный соединитель.
• Исполнение: Всклиматическое, что позволяет использовать его в различных климатических условиях.

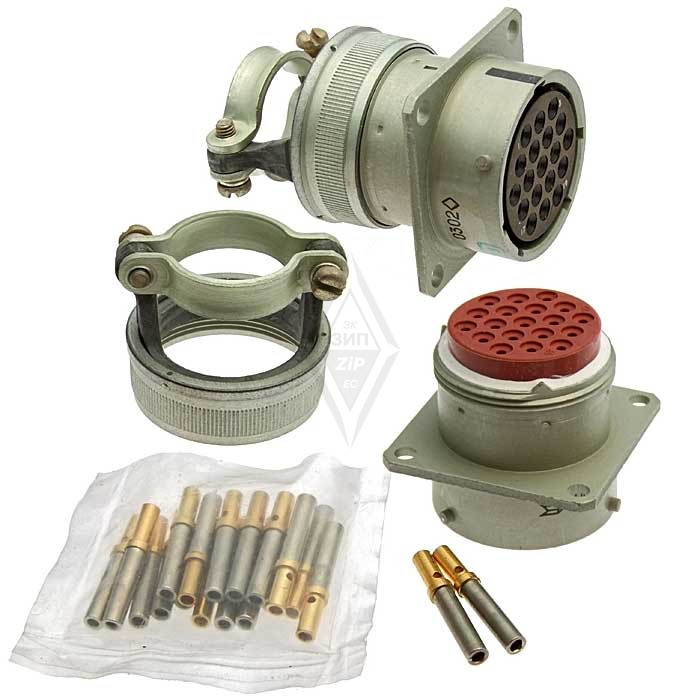

• Конструкция: Состоит из приборной и кабельной частей.

Электрические параметры:

• Максимальное рабочее напряжение:
  • 700 В для некоторых моделей (например, СНЦ23-3/14).
  • 500 В для других (например, СНЦ23-7/18).
  • 400 В для некоторых соединителей (например, СНЦ23-10/18).
• Максимальный ток на контакт:
  • Для контактов диаметром 1 мм — до 11 А.
  • Для контактов диаметром 1,5 мм — до 20 А.
  • Для контактов диаметром 2 мм — до 35 А.

Сопротивление:

• Сопротивление контактов для различных диаметров не должно превышать:
  • 4 мОм для 1 мм,
  • 2,5 мОм для 1,5 мм,
  • 1,6 мОм для 2 мм.
• Сопротивление изоляции должно быть не менее 5000 МОм.

Условия эксплуатации

СНЦ23-19/27Р-1-В может функционировать в широком диапазоне температур:

• Для соединителей с покрытием из серебра — от -60°С до +100°С.
• Для соединителей с покрытием из золота — от -60°С до +155°С.

Также данный соединитель устойчив к высокой влажности воздуха (до 100% при температуре +35°С с конденсацией влаги).

Применение

Соединители типа СНЦ23 используются в различных сферах, включая:

• Промышленность,
• Энергетика,
• Авиация,
• Военные технологии.

Эти устройства обеспечивают надежное и безопасное соединение в электрических системах, что делает их важными компонентами в современных технологиях.
