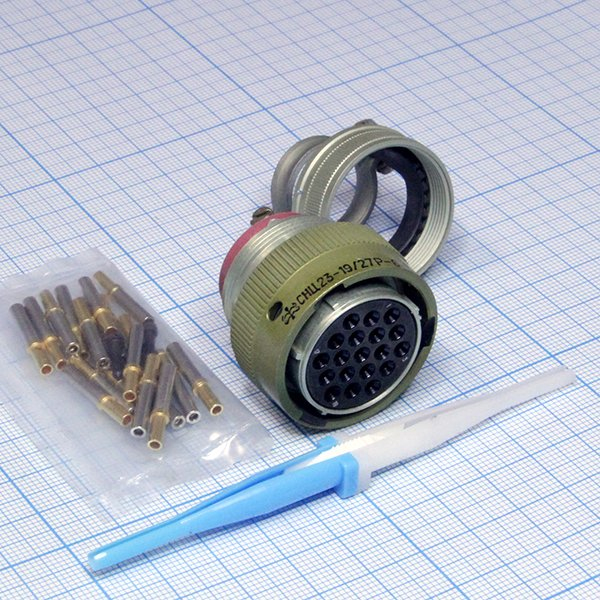

Соединитель СНЦ23-19/27В-6-В представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В . Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

Основные характеристики

• Количество контактов : 19
• Условный размер корпуса : 27 мм
• Максимальный ток на контакт : до 15 А
• Температурный диапазон : от -60 до +200 °C
• Количество циклов соединения/разъединения : 500
• Минимальная наработка : 1000 часов
• Срок хранения : 15 лет

Конструкция

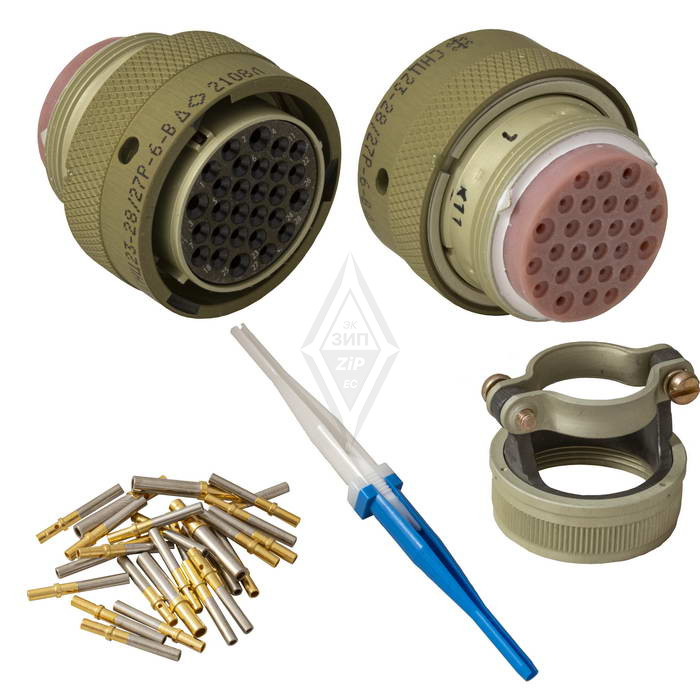

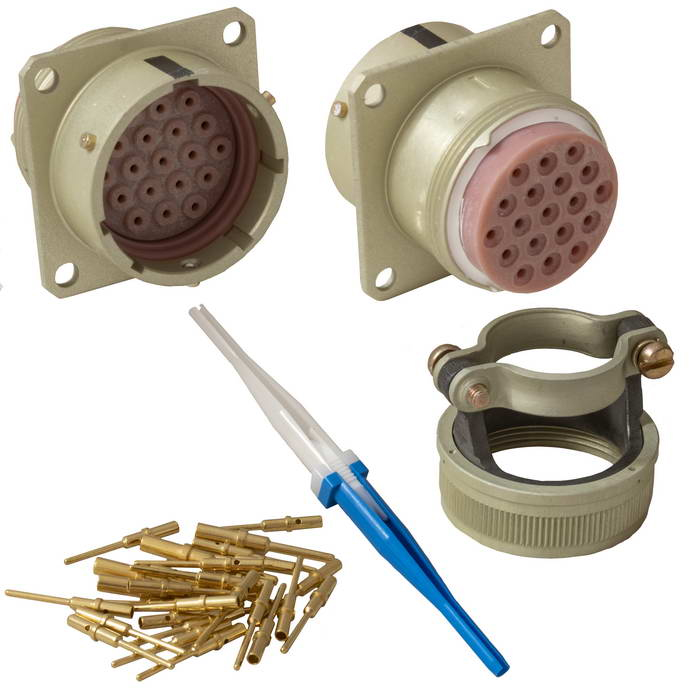

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. В зависимости от исполнения, они могут изготавливаться:

• С прямым кожухом
• С угловым кожухом
• С обоймой под термоусаживаемые трубки

Поляризация и установка

вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей осуществляется байонетным методом, что обеспечивает надежное соединение.

Применение

СНЦ23-19/27В-6-В предназначен для внутреннего монтажа во всеклиматическом исполнении, что делает его подходящим для использования в различных условиях эксплуатации. Он широко применяется в устройствах специального и общего назначения, где требуется надежное соединение электрических цепей.

Структура условного обозначения

Расшифровка обозначения соединителя выглядит следующим образом:

• СНЦ23 — тип соединителя
• 19 — количество контактов
• 27 — условный размер корпуса
• В — вид корпуса (В — вилка, Р — розетка )
• 6 — конструктивное исполнение (например, 6 — кабельная часть с прямым кожухом)
• В — всеклиматическое исполнение

Таким образом, СНЦ23-19/27В-6-В представляет собой надежное решение для подключения в электрических системах, обеспечивая высокую производительность и долговечность.
