Соединитель СНЦ23-19/27В-1-а-В, выпущенный в 2005 году, представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Он используется в различных устройствах радиоэлектронной аппаратуры, включая приборы специального назначения.

Структура и характеристики

Условное обозначение :

• СНЦ23 : тип соединителя;
• 19 : количество контактов;
• 27 : условный размер корпуса;
• В : вид корпуса вилка ;
• 1 : конструктивное исполнение (приборная часть);
• а : угловое положение изолятора в корпусе вилки.

Технические параметры

• Максимальный ток на контакт : до 35 А;
• Рабочий температурный диапазон : от -60 °C до +200 °C;
• Количество сочленений/расчленений : до 500;
• Минимальная наработка : 1000 часов в стандартных условиях;
• Срок хранения : не менее 25 лет.

Конструкция

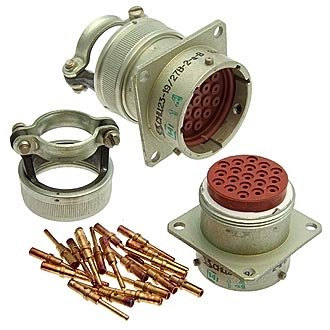

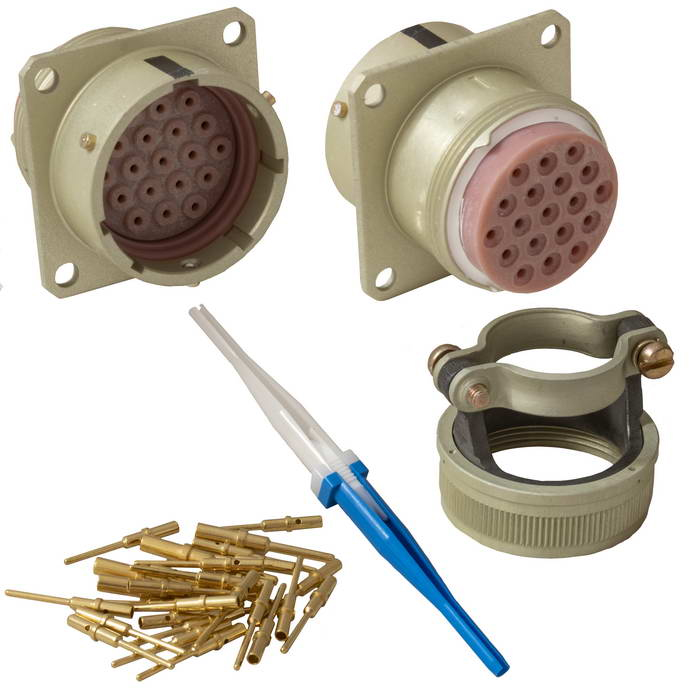

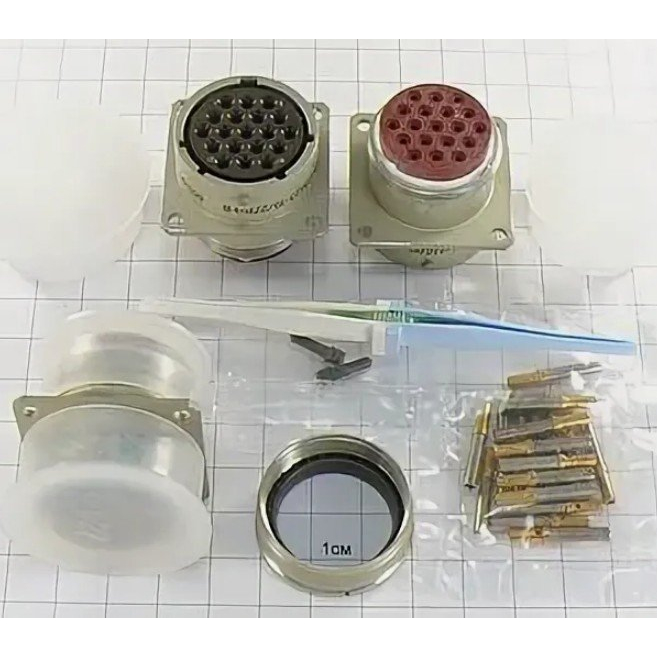

Соединитель состоит из двух основных частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Конструкция позволяет использовать различные варианты кожуха (прямой, угловой или без него), а также обоймы под термоусаживаемые трубки.

Особенности

• Поляризация корпуса : пятишпоночная, что обеспечивает надежное соединение.
• Способ монтажа : объемный с использованием обжима.
• Покрытие контактов : золото, что обеспечивает высокую проводимость и защиту от коррозии.

СНЦ23-19/27В-1-а-В широко применяется в автоматических системах и других высоконадежных приложениях, где критически важен надежный электрический контакт.
