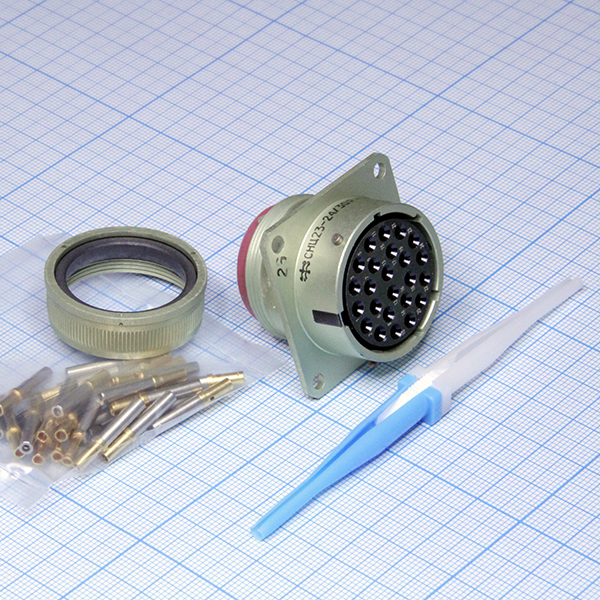

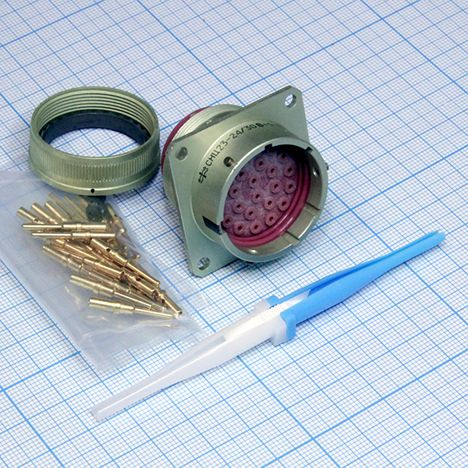

Разъем СНЦ23-24/30Р-6-А-В, выпущенный в 2013 году, представляет собой цилиндрический многопозиционный соединитель, предназначенный для надежного соединения электрических цепей.

Основные характеристики

• Количество контактов : 24
• Рабочее напряжение : до 700 В
• Максимальный ток на одиночный контакт :
  • Для провода диаметром 1,0 мм: до 11 А
  • Для провода диаметром 1,5 мм: до 20 А
  • Для провода диаметром 2,0 мм: до 35 А
• Сопротивление контактов :
  • Для провода диаметром 1,0 мм: не более 0,004 Ом
  • Для провода диаметром 1,5 мм: не более 0,0025 Ом
  • Для провода диаметром 2,0 мм: не более 0,0016 Ом
• Материал контактов : золото

Конструкция и исполнение

Разъемы СНЦ23 имеют различные размеры корпусов (в данном случае — 30 мм) и могут быть выполнены в виде вилки (штырь) или розетки (гнездо). Конструкция обеспечивает надежную фиксацию соединений с помощью резьбы гайки и корпуса. Это позволяет улучшить качество соединения и защитить его от механических повреждений.

Применение

Разъемы данного типа широко используются в различных отраслях, включая электронику и электротехнику, где необходима высокая надежность соединений. Их можно применять в условиях с различными климатическими факторами благодаря всеклиматическому исполнению.
