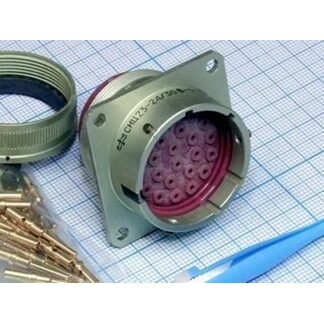

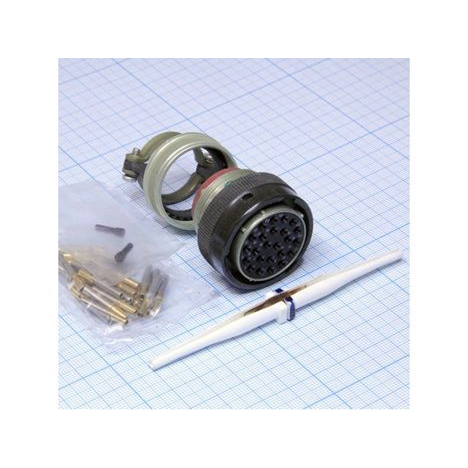

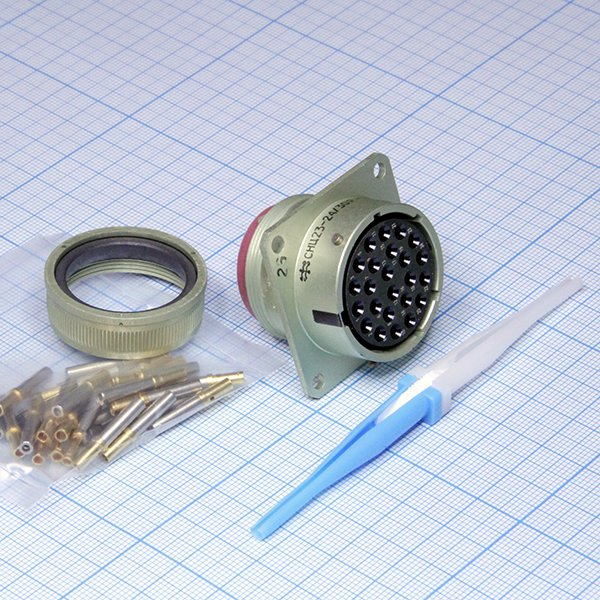

Соединители СНЦ23-24/30Р-1-В представляют собой цилиндрические многопозиционные электрические разъемы, предназначенные для внутреннего монтажа в радиоэлектронной аппаратуре. Они состоят из двух частей: вилки и розетки , которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 24.

• Условный размер корпуса : 30.

• Вид корпуса : Р — розетка (В — вилка ).

• Конструктивное исполнение : 1 — приборная часть.

• Климатическое исполнение : Всеклиматическое.

• Поляризация корпуса : Пятишпоночная, с многопозиционной установкой изолятора.

• Покрытие контактов : Золото.

• Сочленение : Байонетное.

• Максимальное рабочее напряжение : До 700 В.

• Ток на контакт : До 15 А.

• Рабочие температуры : От -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Применение:

Эти соединители используются для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) и предназначены для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. розетки СНЦ23 могут сочленяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29.
