СНЦ23-24/30В-6-В от Элекон «5» — это всеклиматический цилиндрический низкочастотный разъём-вилка производства завода Элекон. Он предназначен для надёжного соединения в промышленных и специальных электросистемах.

Структура маркировки: СНЦ23 — серия соединителя, 24 — количество рабочих контактов, 30 — условный размер корпуса (M30x1), В — вилка, 6 — кабельное исполнение с прямым кожухом, В — всеклиматическое модификация.

Разъём рассчитан на рабочее напряжение до 700 В и токовую нагрузку до 15 А на контакт (максимум до 35 А в зависимости от диаметра контакта: 1,0 мм — 11 А, 1,5 мм — 20 А, 2,0 мм — 35 А). Сопротивление контактов — не более 0,004 Ом (для 1,0 мм), 0,0025 Ом (1,5 мм), 0,0016 Ом (2,0 мм); сопротивление изоляции — ≥5000 МОм. Диапазон температур: от -60°C до +155°C.

Габариты: диаметр корпуса 38 мм, длина до 48 мм.

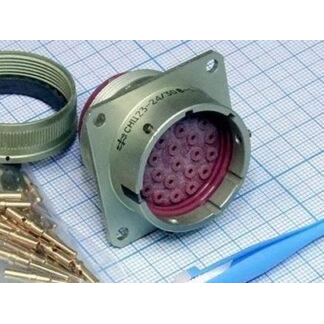

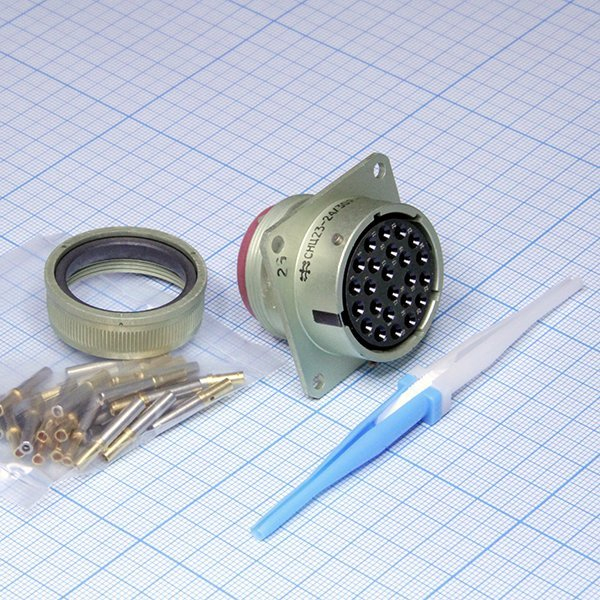

На изображении показан типичный вид разъёма серии СНЦ23 с кабельным вводом и байонетным замком.

Соединитель устойчив к вибрациям, механическим нагрузкам и имеет байонетное соединение с многошпоночной поляризацией для защиты от разъединения. Ресурс: до 500 сочленений-расчленений и наработка 1000 часов.
