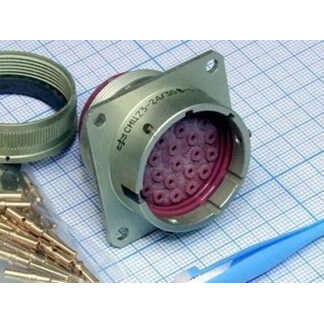

Соединитель СНЦ23-24/30В-1-б-В является цилиндрическим, низкочастотным и малогабаритным устройством, предназначенным для внутреннего монтажа с байонетным соединением. Он используется в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Эти соединители применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Конструкция и характеристики

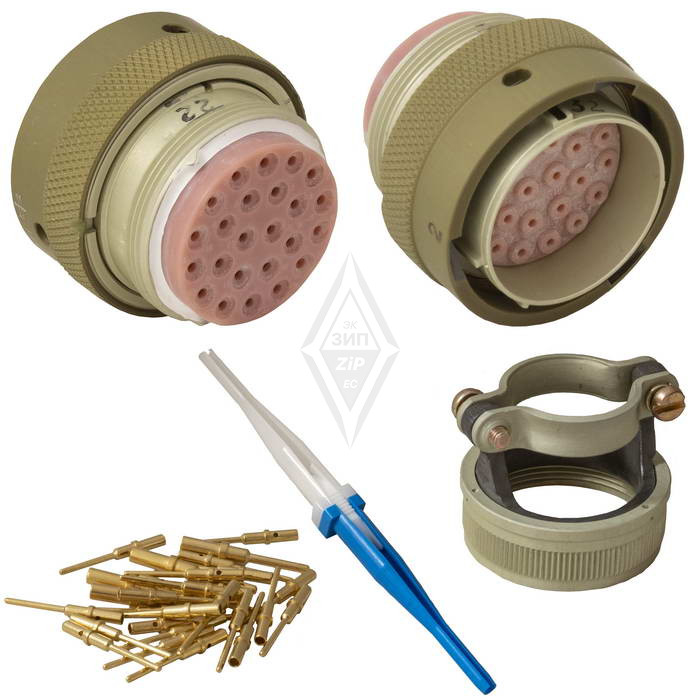

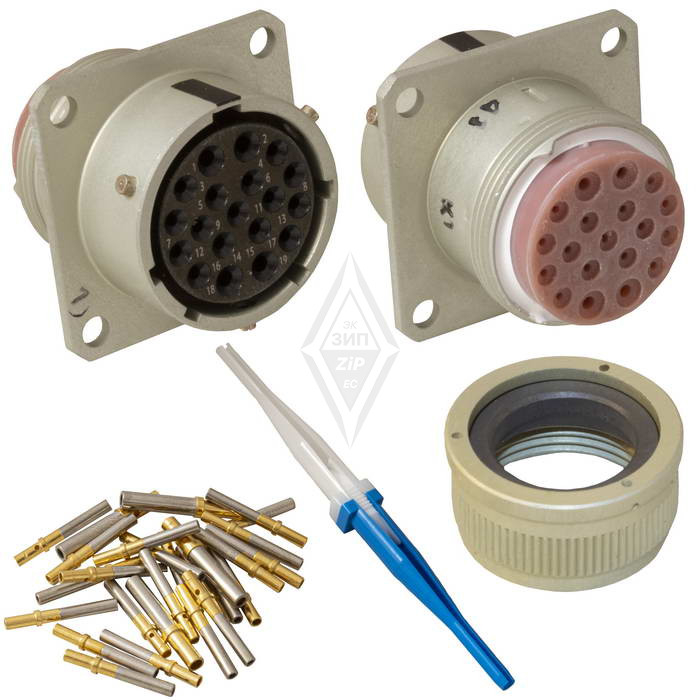

Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Основные характеристики включают:

• Количество контактов: 24
• Размер корпуса: 30 мм
• Тип сочленения: байонетное
• Покрытие контактов: золото
• Способ монтажа: обжимка
• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81

Гарантийные условия

Гарантийный срок хранения соединителей составляет не менее 25 лет со дня изготовления. Минимальная наработка для всех режимов составляет 1000 часов, а в облегчённом режиме — 100000 часов.

Расшифровка обозначения

Обозначение СНЦ23-24/30В-1-б-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя
• 24 — количество контактов
• 30 — условный размер корпуса
• В — вид корпуса вилка
• 1 — конструктивное исполнение (приборная часть)

Эти соединители обеспечивают надежное соединение в различных условиях эксплуатации, что делает их популярными в области радиоэлектронной техники.
