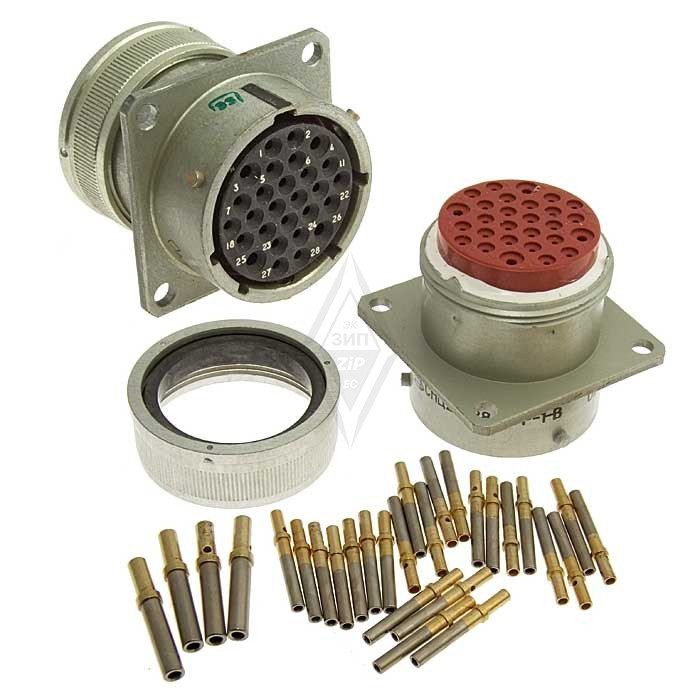

СНЦ23-28/27-В-6-В — это кабельная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Основные характеристики и особенности данного соединителя включают:

Технические характеристики

• Количество контактов : 28
• Диаметр контактов :
  • 24 контакта диаметром 1 мм
  • 4 контакта диаметром 1,5 мм
• Рабочее напряжение : до 700 В
• Максимальный ток на одиночный контакт :
  • Для контактов диаметром 1,0 мм — до 11 А
  • Для контактов диаметром 1,5 мм — до 20 А
  • Для контактов диаметром 2,0 мм — до 35 А
• Сопротивление контактов :
  • Для контактов диаметром 1,0 мм — не более 0,004 Ом
  • Для контактов диаметром 1,5 мм — не более 0,0025 Ом
  • Для контактов диаметром 2,0 мм — не более 0,0016 Ом
• Материал контактов : золото
• Температурный диапазон : от -60 °C до +200 °C
• Количество сочленений-расчленений : до 500 раз
• Минимальная наработка : не менее 1000 часов

Конструкция и использование

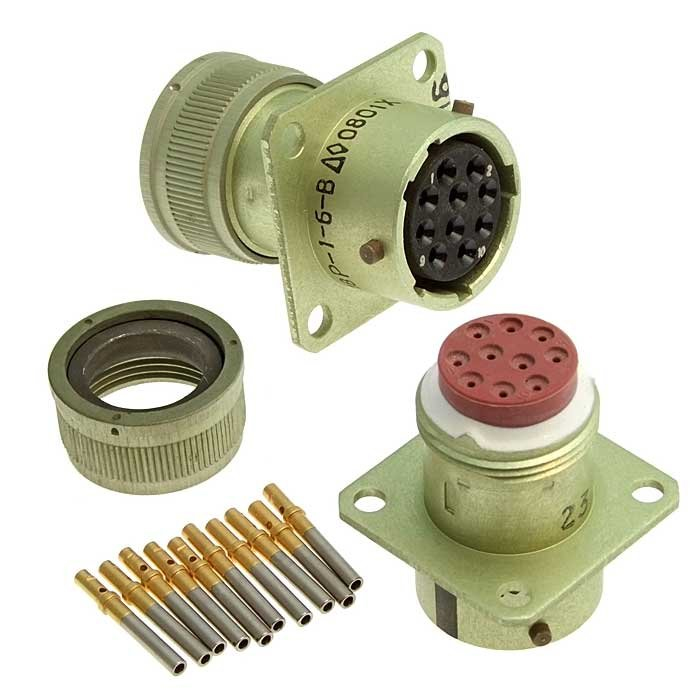

Соединитель СНЦ23 состоит из двух частей: вилки и розетки. Он может быть использован как в приборной, так и в кабельной конфигурации. вилки и розетки имеют байонетное соединение и могут быть выполнены или с различными типами кожухов (прямыми или угловыми). Это обеспечивает гибкость в монтаже и использовании.

Поляризация и установка

вилки и розетки СНЦ23 имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора. Это позволяет избежать неправильного подключения и обеспечивает надежность соединения.Данный тип соединителей широко используется в различных областях, включая промышленность и электронику, благодаря своей надежности и устойчивости к воздействию внешних факторов.
