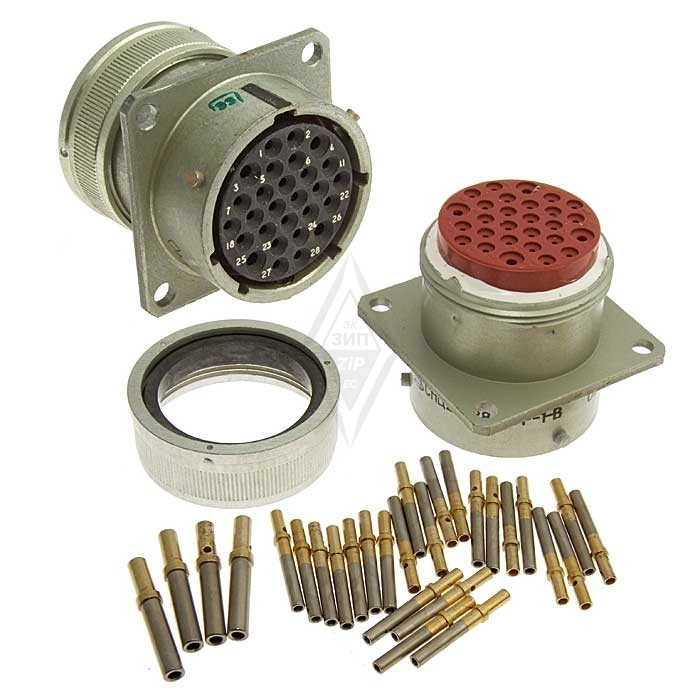

Соединители СНЦ23-28-27-Р-8-А-В представляют собой цилиндрические байонетные соединители, предназначенные для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Они могут использоваться при напряжении до 700 В и имеют конструкцию, состоящую из двух частей: вилки и розетки.

Конструкция и характеристики :

• Количество контактов : 28

• Условный диаметр корпуса : 27 мм

• Покрытие контактов : серебро или золото

• Монтаж провода : обжимной

• Количество циклов соединения/рассоединения : до 1000 раз

• Срок службы : до 15 лет

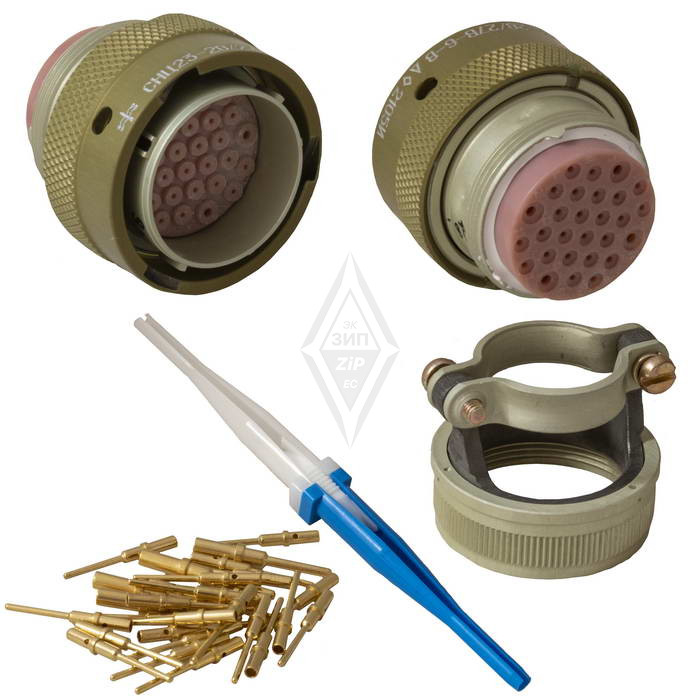

Соединители могут быть выполнены в различных вариантах:, с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки. розетки данной серии могут соединяться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29, что обеспечивает гибкость в использовании.

Поляризация и установка :

Соединители СНЦ23 имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе. Это означает, что контакты могут быть установлены под определенным углом, что требует соответствия поляризации вилки и розетки для успешного соединения.

Эти соединители находят применение в различных областях, где требуется надежное соединение электрических цепей, включая промышленные и научные установки.
