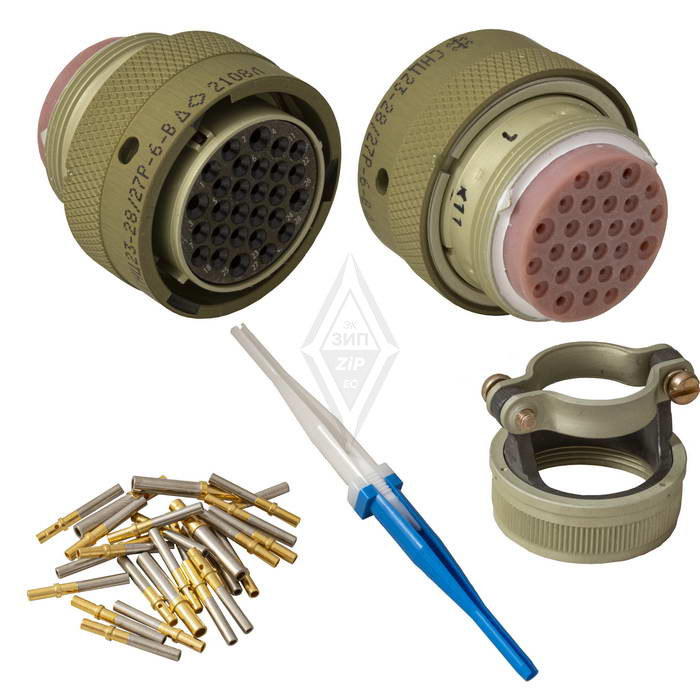

Соединители СНЦ23-28/27Р-8-В — это цилиндрические, низкочастотные и малогабаритные соединители, предназначенные для внутреннего монтажа и имеющие байонетное сочленение. Они используются в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 700 В, применяясь для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики :

• Состоят из двух частей: вилки и розетки.

• вилки и розетки могут быть приборными (блочными) или кабельными.

• Приборная и кабельная части могут изготавливаться, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

• розетки СНЦ23 могут сочленяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29.

• вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора.

• Сочленение соединителей — байонетное.

• Контакты имеют золотое покрытие.

• Предназначены для внутреннего монтажа во всеклиматическом исполнении.

Технические характеристики :

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Минимальный срок сохраняемости: 15 лет.

• Диапазон частот: 1 - 5000 Гц.

• Рабочий ток на каждый контакт зависит от схемы расположения контактов в изоляторе.

• Максимальный ток на одиночный контакт: 11А (диаметр 1,0 мм), 20А (диаметр 1,5 мм), 35А (диаметр 2,0 мм).

• Сопротивление контактов: не более 0,004 Ом (диаметр 1,0 мм), 0,0025 Ом (диаметр 1,5 мм), 0,0016 Ом (диаметр 2,0 мм).

• Диапазон рабочих темпе
