Соединители СНЦ23-28/27Р-8-В представляют собой цилиндрические, низкочастотные и малогабаритные соединители для внутреннего монтажа с байонетным соединением. Они используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В, применяясь для соединения и разъединения цепей в радиоэлектронной аппаратуре специального и общего назначения.

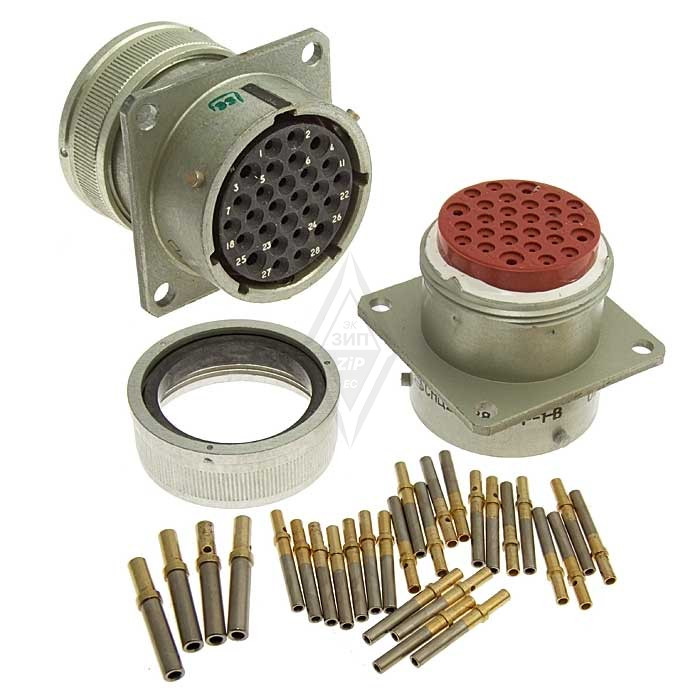

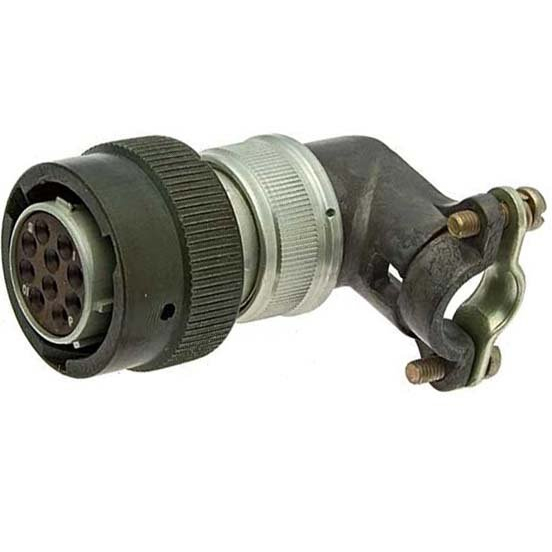

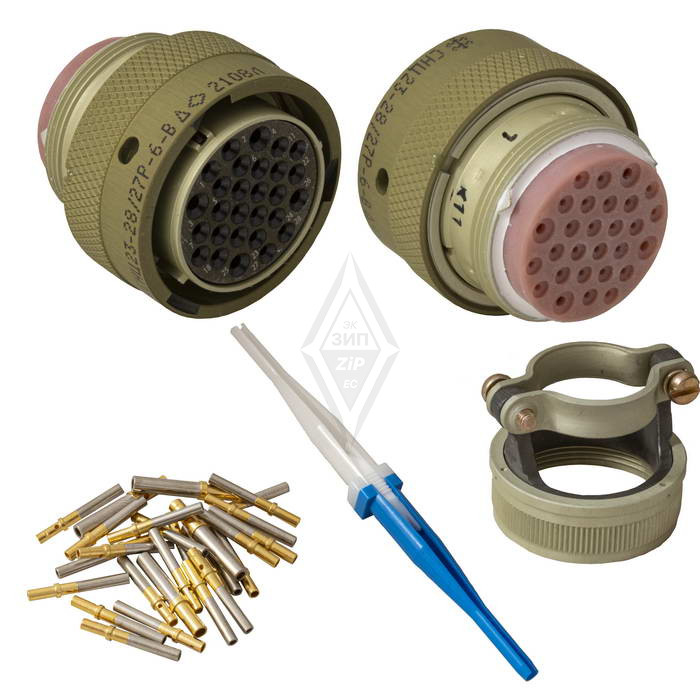

Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Кабельная и приборная части могут изготавливаться, с прямым или угловым кожухом, либо с обоймой под термоусаживаемые трубки. Приборные части могут иметь контакты для печатного монтажа. розетки СНЦ23 взаимосочленяемы с вилка ми СНЦ27, СНЦ28, СНЦ29, а также с вилка ми ОНЦ-БГ-1. вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Сочленение соединителей – байонетное, а покрытие контактов – золото.

Соединители СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Расшифровка условного обозначения СНЦ23-28/27Р-8-В:

• СНЦ23 – тип соединителя.

• 28 – количество контактов.

• 27 – условный размер корпуса.

• Р – вид корпуса: Р – розетка.

• 8 – конструктивное исполнение.

• В - всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики соединителей СНЦ23:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.

• Условный размер корпуса: 14, 18, 22, 24, 27, 30, 33, 36, 39.

• Состав соединителя: вилка, розетка.

• Вид корпуса: блочный (приборный), кабельный.
