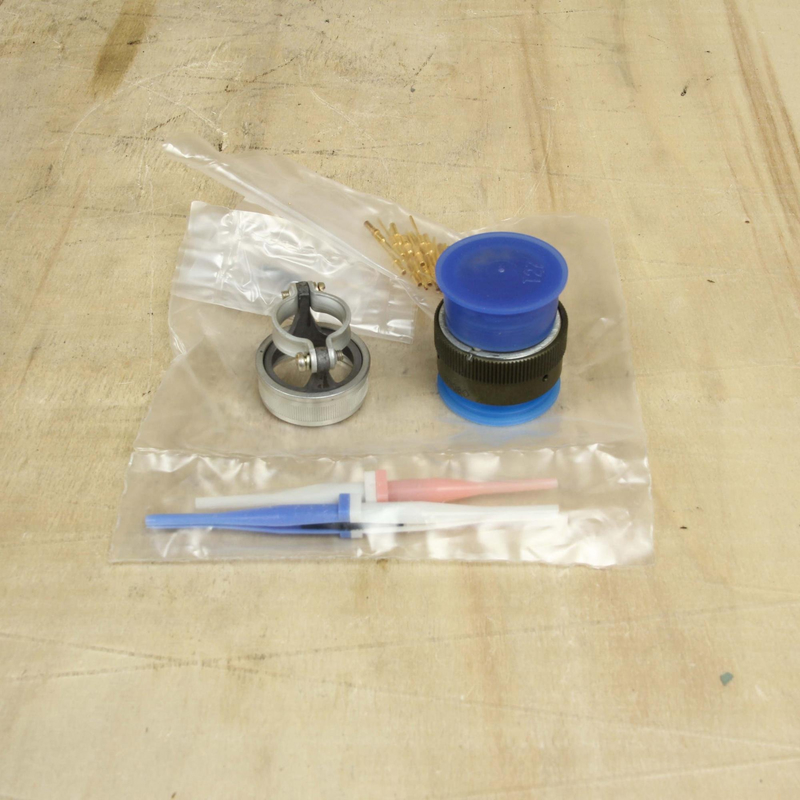

Соединители СНЦ23-28/27В-6-В представляют собой байонетные, малогабаритные, цилиндрические разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Эти соединители используются в радиоэлектронной аппаратуре как специального, так и общего назначения.

Структура и обозначение
Соединитель состоит из двух частей: вилки и розетки. Условное обозначение СНЦ23-28/27В-6-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя

• 28 — количество контактов

• 27 — условный размер корпуса

• В — вид корпуса (В — вилка, Р — розетка )

• 6 — конструктивное исполнение

Технические характеристики

• Максимальное рабочее напряжение: 700 В

• Рабочий ток на контакт: до 15 А

• Температурный диапазон: от -60 до +200 °C

• Количество циклов соединения-разъединения: 500

• Минимальная наработка: 1000 часов

Конструктивные особенности
Соединители могут иметь различные исполнения:

• Без кожуха

• С прямым или угловым кожухом

• С обоймой под термоусаживаемые трубки

Контакты покрыты золотом, что обеспечивает надежность соединения и защиту от коррозии. Поляризация корпуса выполнена по пяти шпонкам, что позволяет избежать неправильного подключения.

Эти соединители находят применение в различных областях, включая телекоммуникации и промышленность, где требуется надежное соединение в условиях широкого диапазона температур и рабочих условий.
