Соединитель СНЦ23-28/27-Р-8-А-В (без пинов) представляет собой цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный.
• Количество контактов : 28.
• Условный размер корпуса : 27.
• Вид корпуса : розетка (Р).
• Конструктивное исполнение : 8, без пинов.
• Климатическое исполнение : Всеклиматическое по ГОСТ.
• Максимальное рабочее напряжение : 700 В.
• Рабочая температура окружающей среды : от -60 до +200 °C.

Технические параметры

• Сопротивление изоляции : не менее 5000 МОм.
• Максимальный ток на одиночный контакт : зависит от диаметра контакта (например, для 1,0 мм — 11 А).
• Гарантийная наработка :
  • 1000 часов во всех режимах.
  • 100000 часов в облегчённом режиме.

Конструкция и монтаж

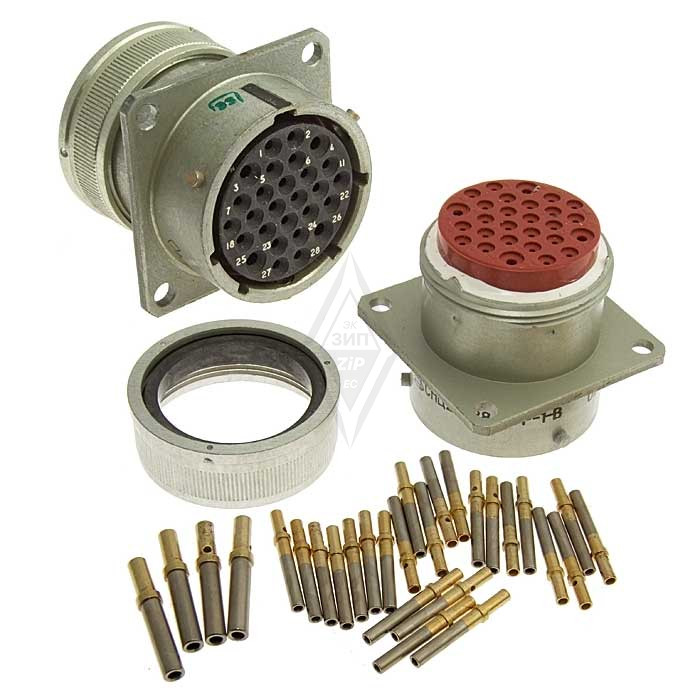

СНЦ23 состоит из двух частей: вилки и розетки. В данном случае речь идет о розетке. Соединитель может быть выполнен как в приборном, так и в кабельном исполнении. Монтаж осуществляется методом обжима или объемным способом.

Применение

Соединители данного типа находят применение в различных сферах, включая:

• Радиоэлектронную аппаратуру специального назначения.
• Оборудование общего назначения.

Кроме того, гарантированный срок хранения соединителей составляет не менее 25 лет со дня изготовления, что подчеркивает их надежность и долговечность.
