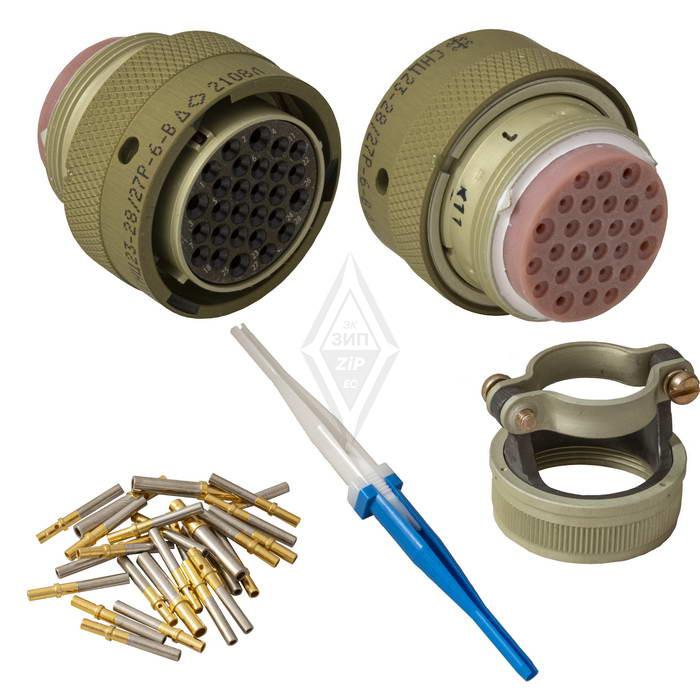

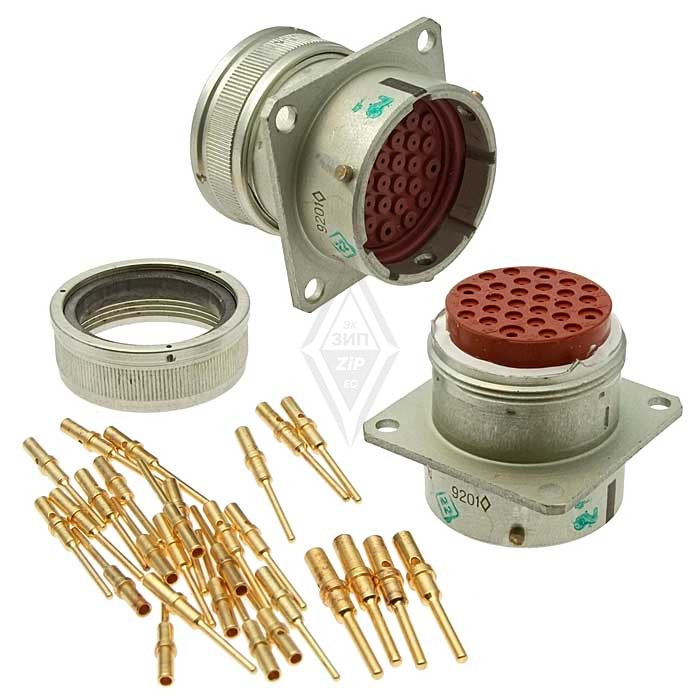

Соединитель СНЦ23-28/27-Р-8-Б-В представляет собой цилиндрический низкочастотный разъем, предназначенный для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : Цилиндрический, малогабаритный, низкочастотный.
• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.
• Количество контактов : 28.
• Условный размер корпуса : 27.
• Вид корпуса : вилка (Р розетка ).
• Конструктивное исполнение :
  • 8 - кабельная часть с угловым кожухом.

Конструкция и применение

Соединители СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. В зависимости от конструкции, кабельная часть может изготавливаться или с прямым/угловым кожухом. Приборные части могут иметь контакты для печатного монтажа.

Поляризация и монтаж

Разъемы имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает удобство при монтаже. Сочленение соединителей осуществляется байонетным способом, а покрытие контактов выполнено из золота для повышения проводимости и защиты от коррозии.

Гарантия и срок службы

Гарантийный срок хранения соединителей СНЦ23 составляет не менее 25 лет со дня изготовления. Гарантийная наработка составляет 1000 часов во всех режимах эксплуатации и до 100000 часов в облегчённом режиме.
