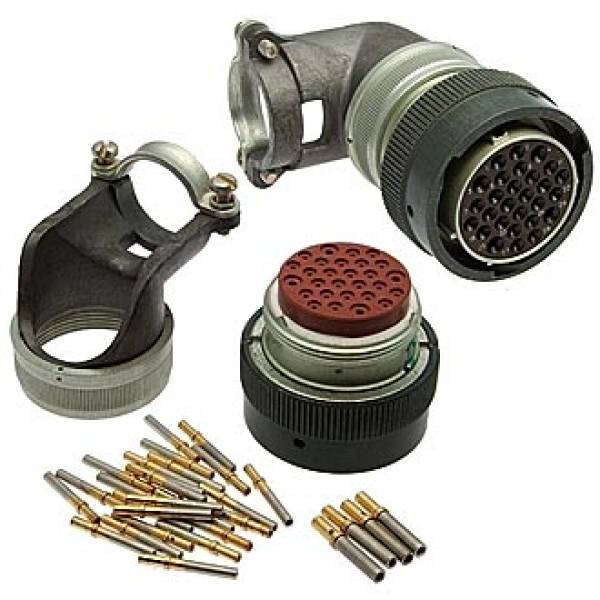

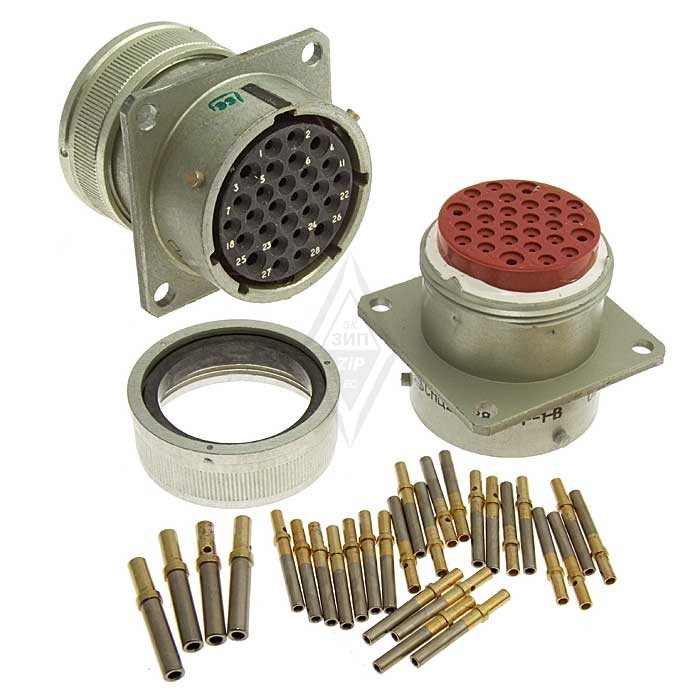

СНЦ23-28/27-Р-8-В (без пинов) — это тип соединителя, который относится к категории цилиндрических низкочастотных малогабаритных разъемов, предназначенных для внутреннего монтажа. Он используется в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Основные характеристики и особенности данного соединителя включают:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 28.
• Условный размер корпуса : 27.
• Вид корпуса : вилка (обозначение "В").
• Конструктивное исполнение : Без пинов.
• Рабочая температура окружающей среды : от -60 до +200 °C.
• Срок хранения : Не менее 25 лет с момента изготовления.

Технические параметры

• Максимальное рабочее напряжение : 700 В.
• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
• Максимальный ток на одиночный контакт : В зависимости от диаметра контакта (например, для 1.0 мм — 11 А, для 1.5 мм — 20 А).
• Сопротивление контактов : Не более определенного значения в зависимости от диаметра контакта.
• Гарантийная наработка :
  • 1000 часов во всех режимах и условиях;
  • 100000 часов в облегчённом режиме.

Применение

СНЦ23-28/27-Р-8-В используется для соединения и разъединения электрических цепей в различных устройствах радиоэлектронной аппаратуры как специального, так и общего назначения. Разъемы могут быть как приборными, так и кабельными.

Дополнительные характеристики

• Покрытие контактов : Золото, что обеспечивает хорошую проводимость и защиту от коррозии.
• Метод монтажа : Объемный или обжимкой.
• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора.

Данный соединитель является надежным компонентом для использования в различных электронных системах благодаря своей прочности и долговечности.
