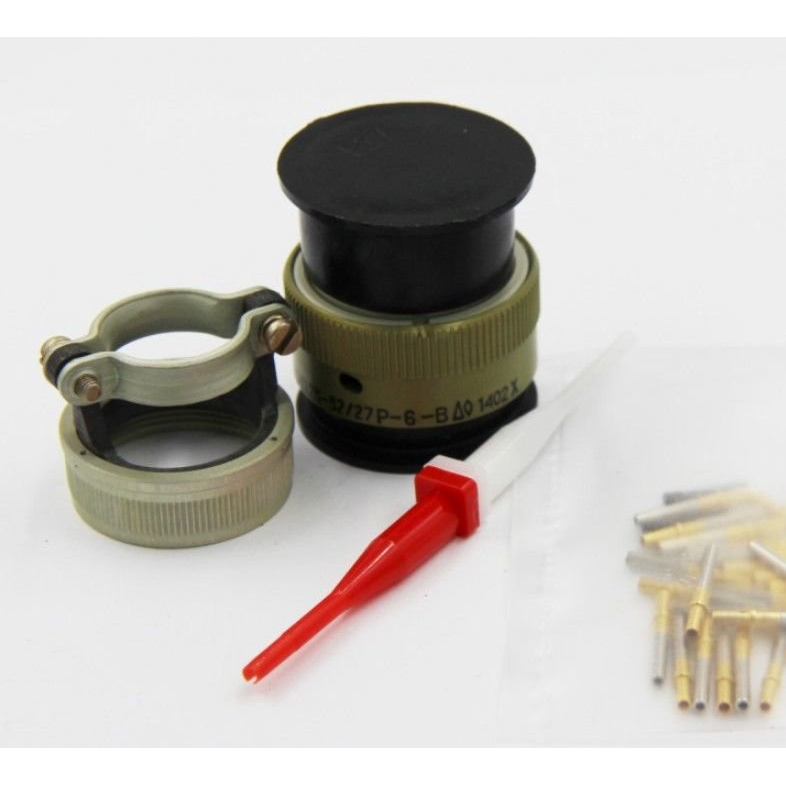

СНЦ23-28/27Р-11-В — это байонетная малогабаритная низкочастотная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока (до 3 МГц) с максимальным рабочим напряжением до 700 В. Она используется в различных устройствах радиоэлектронной аппаратуры и имеет конструкцию, состоящую из двух частей: вилки и розетки.

Структура обозначения

Обозначение СНЦ23-28/27Р-11-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя (цилиндрический, многопозиционный);
• 28 — количество контактов (в данном случае 28);
• 27 — условный размер корпуса;
• Р — вид корпуса (Р обозначает розетку);
• 11 — конструктивное исполнение (в данном случае это кабельная часть).

Технические характеристики

• Максимальное рабочее напряжение: 700 В.
• Ток на контакт: до 15 А.
• Интервал рабочих температур: от -60 до +200 °C.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок хранения: не менее 15 лет.

Конструкция и применение

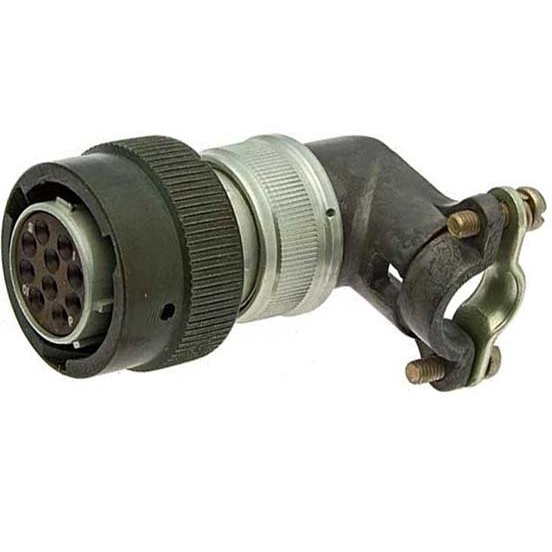

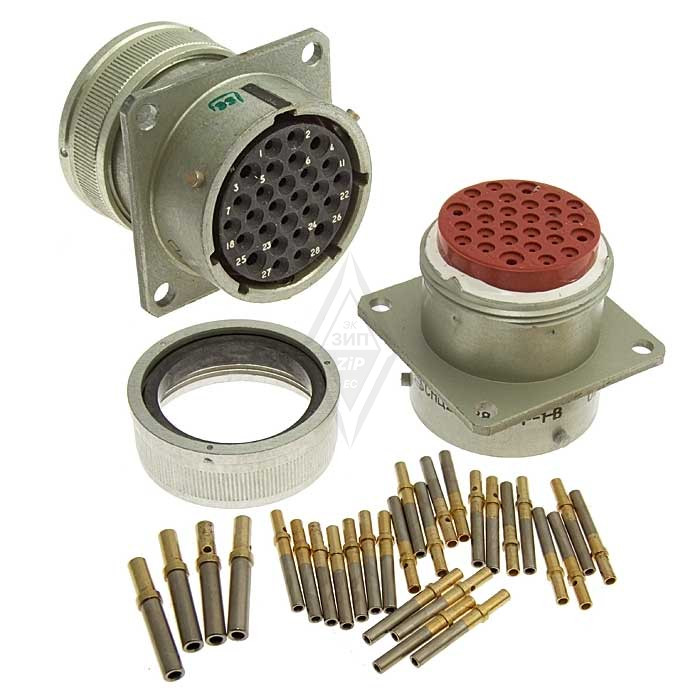

Соединители СНЦ23 могут быть как приборными, так и кабельными. Они могут изготавливаться или с различными типами кожухов (прямыми или угловыми), а также с обоймой под термоусаживаемые трубки. розетки данной серии сочетаются с вилка ми СНЦ27, СНЦ28 и СНЦ29. Покрытие контактов выполнено из золота, что обеспечивает хорошую проводимость и защиту от коррозии. Соединители имеют многош Оночную поляризацию корпуса и позволяют многопозиционную установку изолятора в корпусе, что предотвращает неправильное соединение. Эти соединители широко применяются в электронике, включая контрольно-измерительные приборы и другие устройства, требующие надежного соединения в условиях различных климатических факторов.
