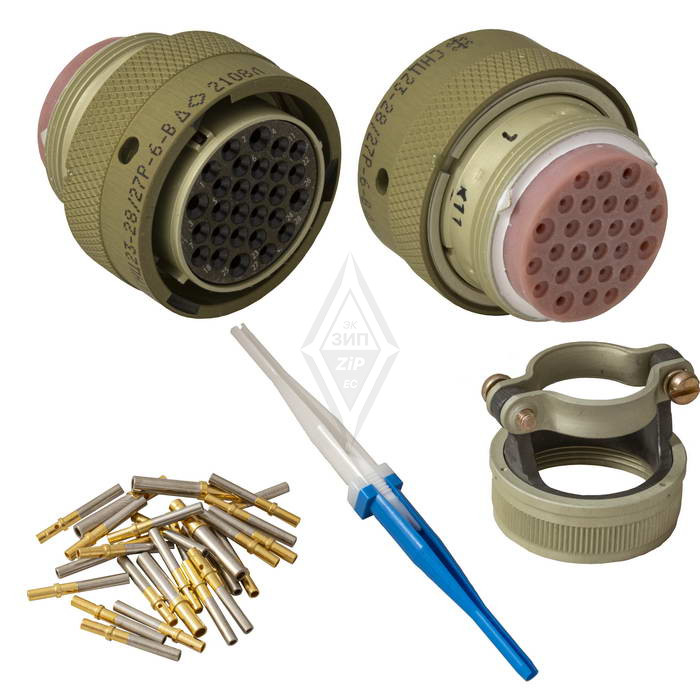

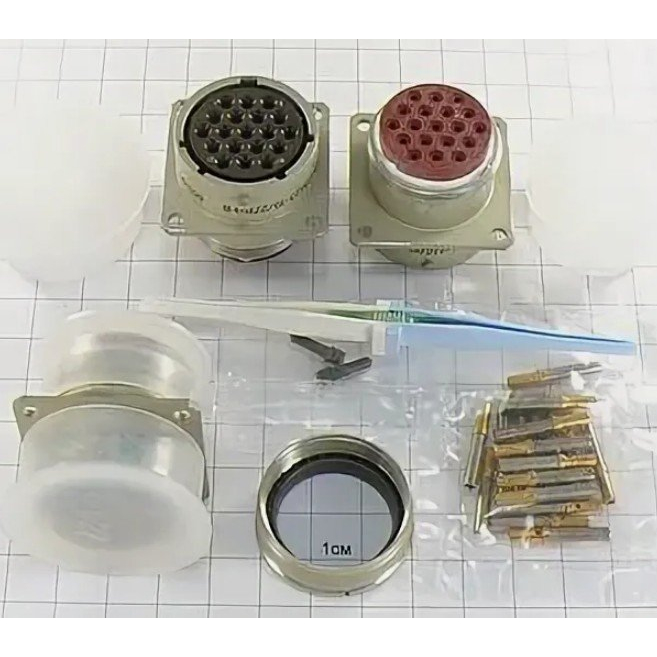

СНЦ23-28/27Р-1-В — это байонетная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она обладает следующими характеристиками:

Основные характеристики

• Тип соединителя : СНЦ23
• Количество контактов : 28
• Условный размер корпуса : 27
• Вид корпуса : розетка (Р)
• Конструктивное исполнение : 1 (приборная часть)
• Климатическое исполнение : В (всеклиматическое)

Технические параметры

• Максимальное рабочее напряжение : 700 В
• Ток на контакт : до 15 А
• Интервал рабочих температур : от -60 до +200 °C
• Количество сочленений-расчленений : 500
• Минимальная наработка : 1000 часов
• Срок сохраняемости : 15 лет

Конструкция и применение

Соединители СНЦ23 состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. розетки СНЦ23 могут соединяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29. Они имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что обеспечивает надежность соединения.
