Соединитель СНЦ23-28/27Р-8-В — это электрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) с максимальным рабочим напряжением до 700 В. Он используется в различных областях, включая радиоэлектронную аппаратуру специального и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 28.
• Размер корпуса : 27.
• Конструктивное исполнение : розетка с угловым кожухом.
• Климатическое исполнение : всеклиматическое, что позволяет использовать его в различных условиях окружающей среды.

Технические параметры

• Максимальное рабочее напряжение : 700 В.
• Ток на контакт : до 15 А.
• Интервал рабочих температур : от -60 до +200 °C.
• Количество сочленений-расчленений : до 500 раз.
• Минимальная наработка : 1000 часов.
• Срок сохраняемости : не менее 15 лет.

Конструкция

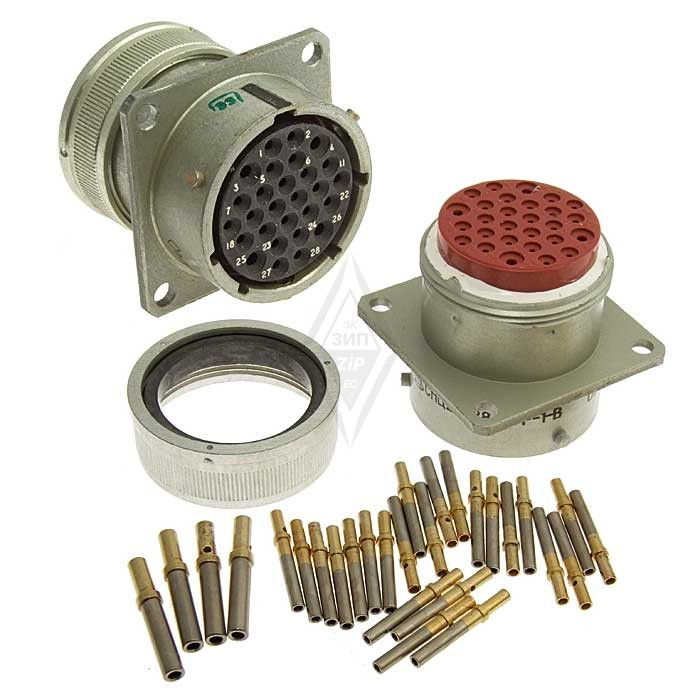

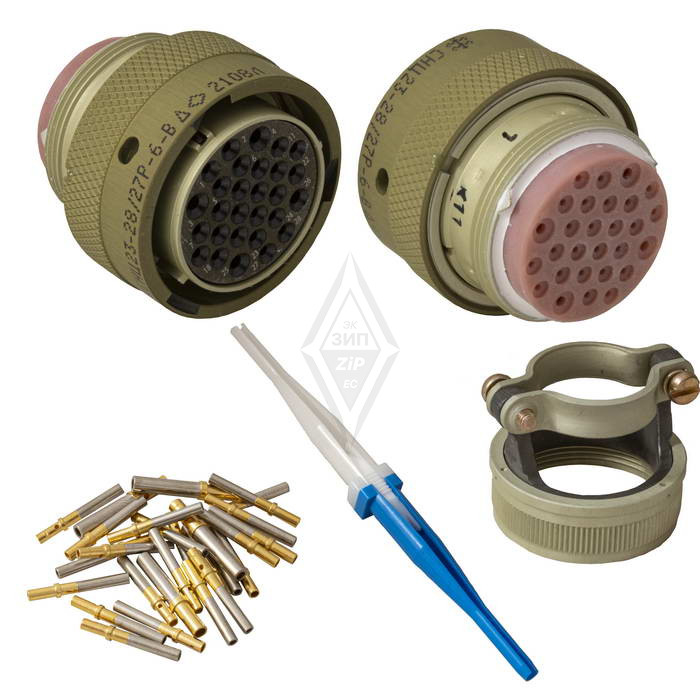

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными (блочными), так и кабельными. Приборная часть может изготавливаться или с прямым/угловым кожухом. Также возможна установка обоймы под термоусаживаемые трубки.

Поляризация и установка

Соединители имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное соединение. Это значит, что поляризация у вилки должна соответствовать поляризации розетки для успешного соединения.Покрытие контактов выполнено из золота, что обеспечивает хорошую проводимость и устойчивость к коррозии.Таким образом, СНЦ23-28/27Р-8-В является надежным и универсальным решением для соединения электрических цепей в различных условиях эксплуатации.
