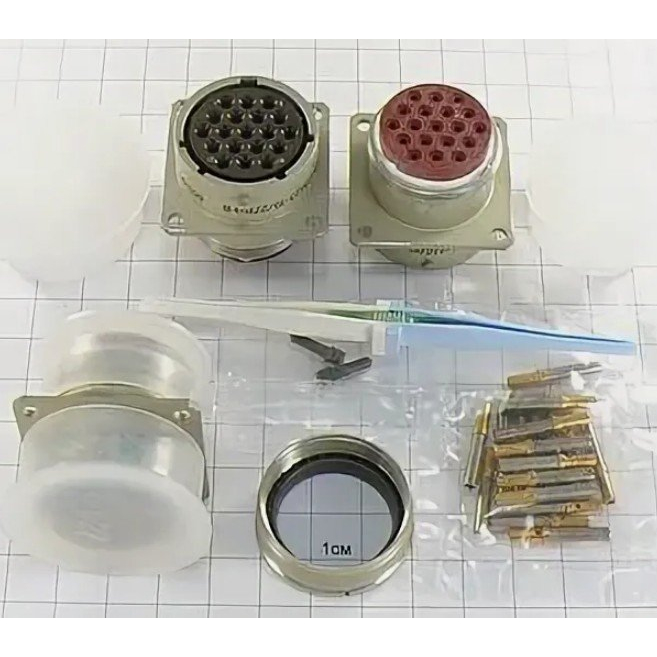

СНЦ23‑28/27Р‑1‑В — это цилиндрический низкочастотный многопозиционный электрический соединитель серии СНЦ23, выпускаемый ЗАО «Элекон» (Россия). Этот тип обычно применяется как розетка блочная для внутреннего монтажа в аппаратуре общевоенного и промышленного назначения.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для соединения и разъединения многожильных кабелей и жгутов в блоках электронной и бортовой аппаратуры, в том числе во всеклиматическом исполнении по ГОСТ В 20.39.404‑81.

• Исполнение: всеклиматическое «В» (рассчитано на широкий диапазон температур и повышенную влажность).

• Тип корпуса: цилиндрический, байонетное сочленение вилки и розетки.

• Количество контактов: 28 шт.

• Диаметры контактов: 24 контакта диаметром 1 мм и 4 контакта диаметром 1,5 мм.

• Поляризация: пятишпоночная поляризация корпуса и многопозиционная установка изолятора, что предотвращает неправильное соединение.

• Покрытие рабочих поверхностей контактов — золото, что обеспечивает высокую стойкость к окислению и низкое переходное сопротивление.

• Максимальное рабочее напряжение — до 700 В.

• Предельный ток на одиночный контакт диаметром 1 мм — до 11 А.

• Рабочий диапазон температур окружающей среды — примерно от −60 до +200 °C (в зависимости от конкретных требований технических условий завода‑изготовителя).

• Климатическое исполнение ориентировано на эксплуатацию в условиях повышенной влажности, вибрации и линейных перегрузок, что типично для военных и бортовых изделий.
