СНЦ23-28/27Р-6-В Исеть «5» — это цилиндрический низкочастотный соединитель кабельного типа (розетка с прямым кожухом), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Он выпускается заводом «Исеть» в исполнении «5» (ВП, ПЗ по ГОСТ), имеет всеклиматическое исполнение и применяется в промышленном оборудовании, автоматике и системах связи.

СНЦ23 — серия цилиндрических многопозиционных соединителей.

• 28 — количество контактов (24 Ø1 мм + 4 Ø1,5 мм).

• 27 — условный размер корпуса (диаметр 35 мм, длина 48 мм).

• Р — розетка кабельная.

• 6 — конструктивное исполнение (прямой патрубок).

• В — всеклиматическое исполнение.

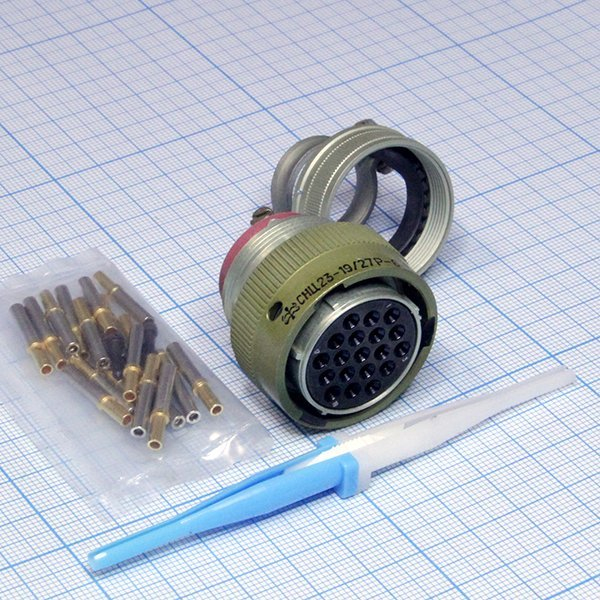

На фото показаны типичные цилиндрические соединители серии СНЦ23 с многопиновыми контактами и байонетным соединением, характерные для этой модели.

Соединитель рассчитан на рабочий ток 5 А (Ø1 мм) и 9 А (Ø1,5 мм), максимальный — до 20 А; сопротивление контактов — до 4 мОм (Ø1 мм) и 2,5 мОм (Ø1,5 мм). Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Диапазон температур: от -60 до +155 °C (в некоторых источниках до +200 °C), устойчивость к вибрации (1–5000 Гц, 40 g), ударам (до 500 g) и влажности до 100% при +35 °C.

Корпус из алюминиевого сплава с анодированием (зеленый цвет), изолятор — резина (розовый), контакты из латуни с золотым покрытием, извлекаемые (обжим, инструменты ИВИ1,0/1,5). Байонетное сочленение с пятишпоночной поляризацией, многопозиционная установка изолятора.

Взаимодействует с вилками СНЦ27, СНЦ28, СНЦ29 и аналогами (СН2М, MS3470).
