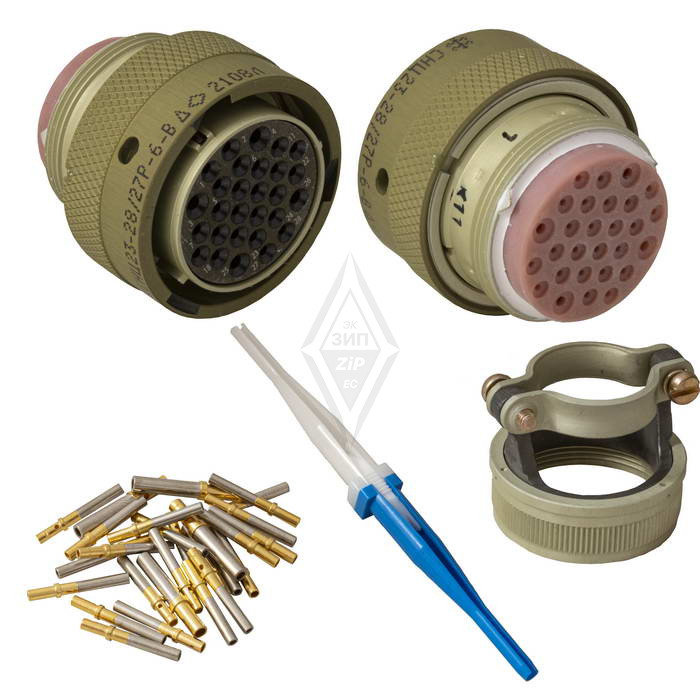

Соединители СНЦ23-28/27В-2-В представляют собой цилиндрические многопозиционные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они широко применяются в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип соединителя : СНЦ23.

• Количество контактов : 28.

• Условный размер корпуса : 27.

• Вид корпуса : В вилка или Р ( розетка ).

• Конструктивное исполнение : Приборная часть с прямым кожухом (исполнение 2).

Конструкция и особенности

1. Сочленение : Байонетное.

2. Поляризация корпуса : Пятишпоночная или многошпоночная, что обеспечивает надежную ориентацию при подключении.

3. Установка изолятора в корпусе : Многопозиционная, позволяет гибко настраивать положение изолятора внутри разъема.

4. Монтаж проводов : Обжимкой, что упрощает процесс подключения кабелей.

5. Покрытие контактов : Золото, что обеспечивает высокую надежность соединения и устойчивость к коррозии.

6. Интервал рабочих температур может варьироваться от -60°C до +200°C.

7. Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении по техническим условиям ГЕ0.364.241ТУ.

8. розетки СНЦ23 могут сочленяться с вилка ми СНЦ27, СНЦ28 и СНЦ29.

Эти соединители подходят как для приборных, так и для кабельных применений или с различными типами кожухов (прямым или угловым), а также могут оснащаться обоймами под термоусаживаемые трубки
