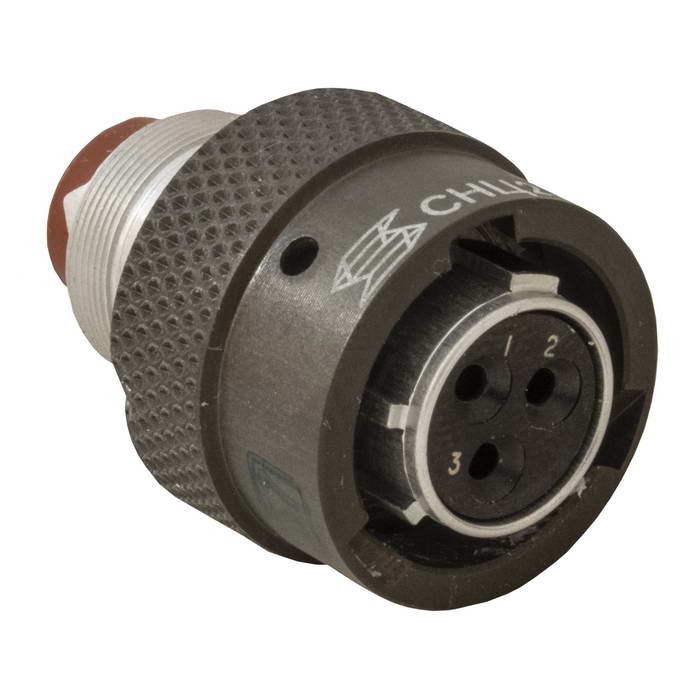

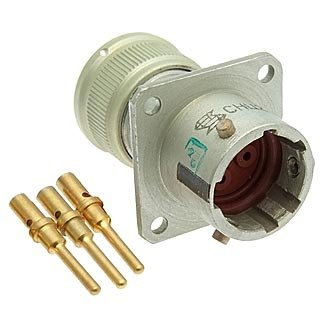

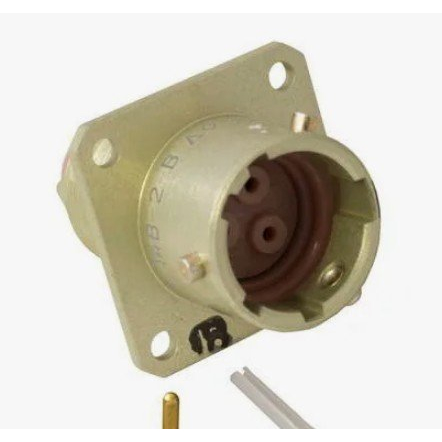

СНЦ23-3/14Р-1-В — это приборная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она может использоваться при максимальном напряжении до 700 В (амплитудное значение) и предназначена для внутреннего монтажа в различных климатических условиях.

Технические характеристики

Общие параметры:

• Тип соединителя: Цилиндрический многопозиционный.
• Количество контактов: 3.
• Условный размер корпуса: 14.
• Конструктивное исполнение: (обозначение "1").
• Климатическое исполнение: Всеклиматическое.

Электрические характеристики:

• Рабочая токовая нагрузка на контакт: 6 А.
• Максимальная токовая нагрузка на контакт: 12 А.
• Максимальное рабочее напряжение: 700 В.
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.

Механические характеристики:

• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.
• Габаритные размеры: 21,7 ? 21,7 ? 32 мм.

Условия эксплуатации:

• Рабочая температура: от -60 °C до +155 °C.
• Атмосферное давление: пониженное до $1,33imes 10^{-10}$ 1 , 33 ? 1 0 ? 10 Па.

Конструкция и применение

Соединители СНЦ23 состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. розетка СНЦ23-3/14Р-1-В может соединяться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29. Сочленение осуществляется байонетным способом, что обеспечивает надежное соединение.Покрытие контактов выполнено из золота, что обеспечивает хорошую проводимость и защиту от коррозии. Монтаж проводов осуществляется методом обжимки, что гарантирует надежность соединения.СНЦ23-3/14Р-1-В широко используется в радиоэлектронной аппаратуре специального и общего назначения благодаря своей надежности и универсальности.
