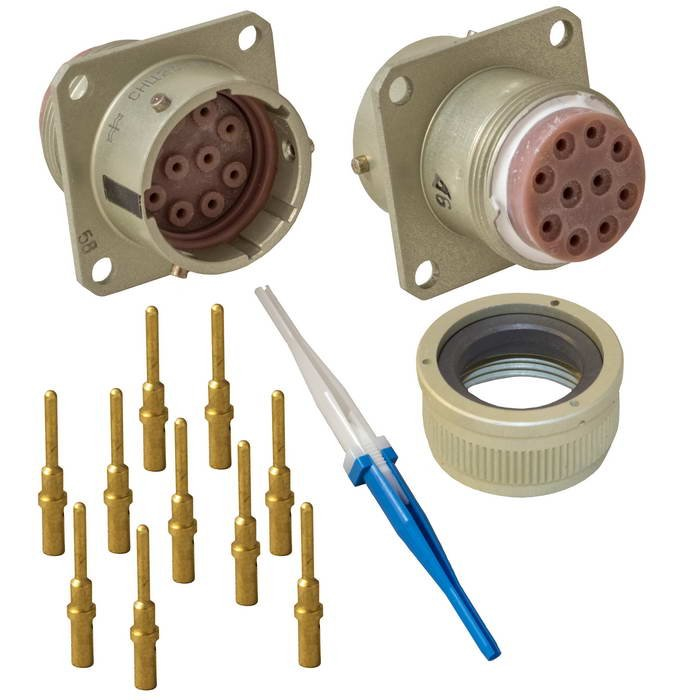

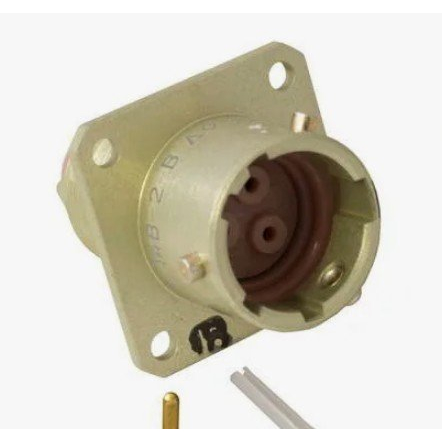

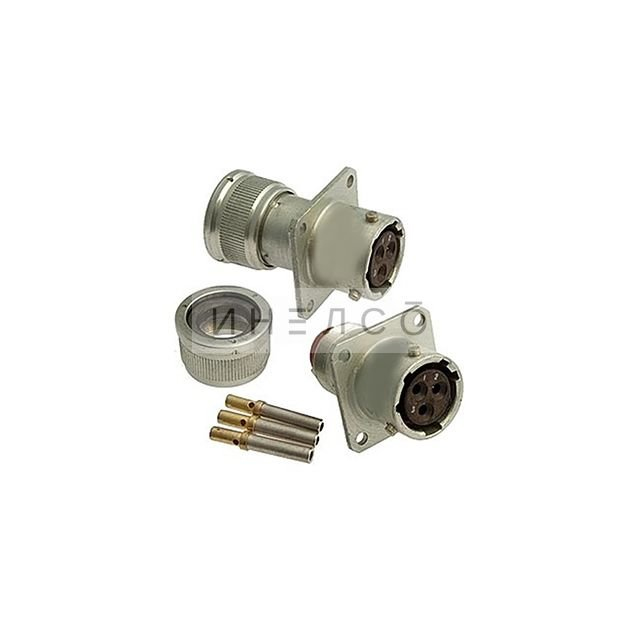

Розетка СНЦ23‑3/14Р‑1‑В («ОТК») производства Элекон относится к серии цилиндрических низкочастотных соединителей СНЦ23, предназначенных для внутреннего монтажа во взаимозаменяемых блоках и приборах. Ниже — основные технические и конструктивные особенности изделия.

Розетка СНЦ23‑3/14Р‑1‑В используется в цепях постоянного и переменного тока частотой до 3 МГц, при амплитудном напряжении до 700 В. Она относится к всеклиматическому исполнению «В» и рассчитана на эксплуатацию в широком температурном диапазоне, типичном для приборов военной и промышленной техники.

• Максимальное рабочее напряжение — до 700 В (амплитудное значение).

• Рабочий ток на контакт — около 6 А, максимальный кратковременный ток — до 12 А.

• Сопротивление изоляции не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

• Три контакта диаметром около 1,5 мм, покрытые золотом.

• Приборная розетка без кожуха, рассчитана на внутренний монтаж в блоке (вероятно, вариант «ОТК» — заводское исполнение для контроля/прибора).

• Провода подключаются обжимкой; соединение с вилками — байонетное, с многошпоночной поляризацией корпуса и многопозиционной установкой изолятора.

Габаритные размеры розетки СНЦ23‑3/14Р‑1‑В порядка 21,7×21,7×32 мм, что соответствует типовому размерному ряду разъёмов СНЦ23. Розетка сочленяется с соответствующими вилками серии СНЦ23 (например, СНЦ23‑3/14В‑1‑В) и допускает совместную работу с рядом других соединителей СНЦ23/СНЦ27/СНЦ28/СНЦ29 при соблюдении полярности и схемы подключения.
