СНЦ23-3/14Р-2-В — это электрический соединитель, предназначенный для работы в цепях постоянного и переменного токов (частотой до 3 МГц) при напряжении до 700 В. Он используется для внутреннего монтажа и выполнен во всеклиматическом исполнении, что позволяет применять его в различных условиях эксплуатации.

Основные технические характеристики:

• Максимальное рабочее напряжение : 700 В.

• Ток на контакт : до 15 А (рабочий) и до 20 А (максимальный).

• Сопротивление изоляции : не менее 5000 МОм.

• Количество контактов : 3.

• Покрытие контактов : золото.

• Диаметр контактов : 1,5 мм.

• Срок сохраняемости : минимум 15 лет.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : до 500.

Условия эксплуатации:

• Температурный диапазон: от -60°C до +155°C.

• Относительная влажность воздуха при +35°C с конденсацией влаги: до 100%.

• Атмосферное давление: от нормального до пониженного (1,33·10??? Па).

• Устойчивость к вибрации: частоты от 1 Гц до 5000 Гц с ускорением до 400 м/с?.

• Устойчивость к механическим ударам: одиночные — до 5000 м/с?, многократные — до 1500 м/с?.

Конструктивные особенности:

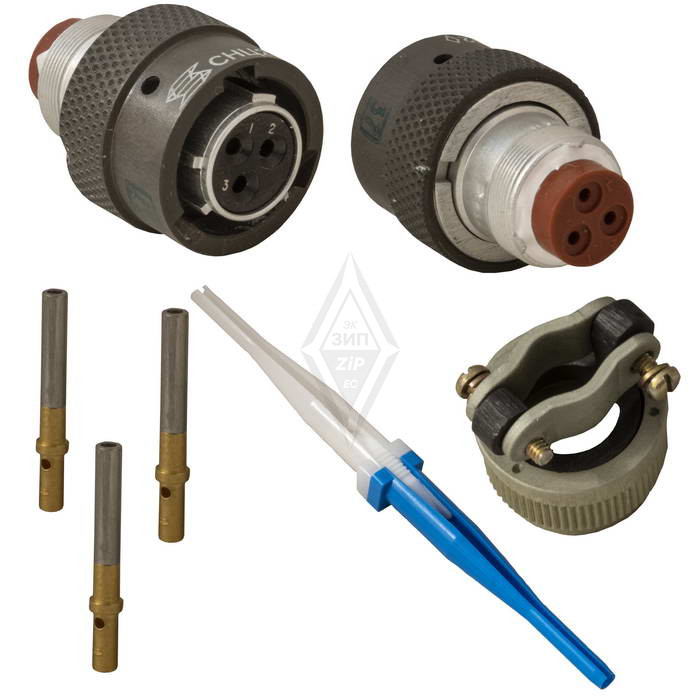

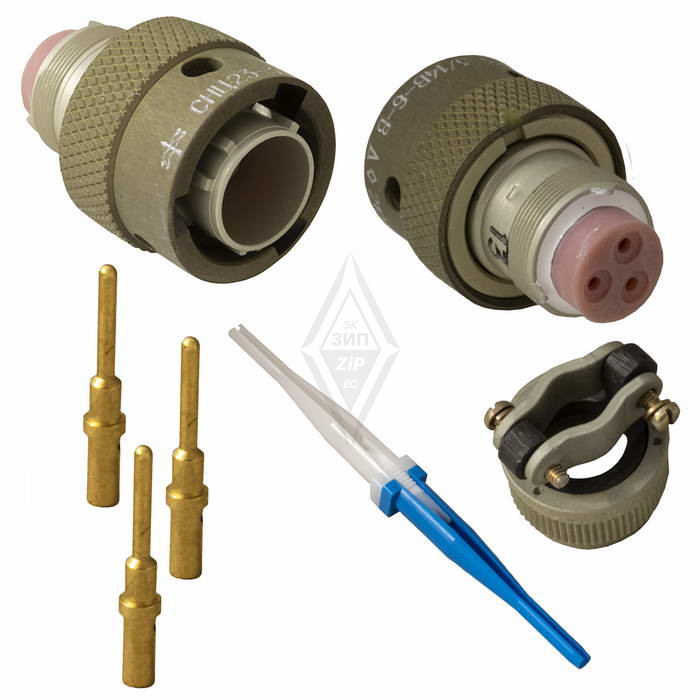

СНЦ23-3/14Р-2-В представляет собой приборную часть с прямым кожухом. Соединители серии СНЦ23 имеют байонетное сочленение и многошпоночную поляризацию корпуса, что обеспечивает надежность соединения. Изолятор устанавливается в корпусе с возможностью многопозиционного смещения контактов.

Этот разъем подходит для использования с экранированными и неэкранированными кабелями и может сочетаться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29.
