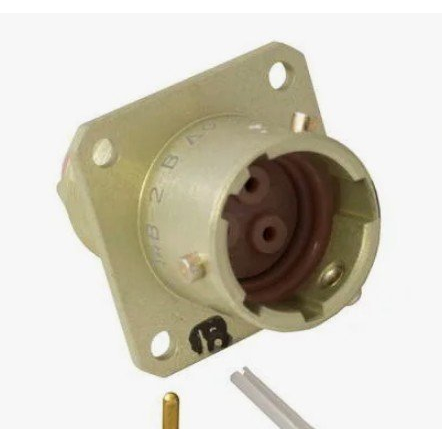

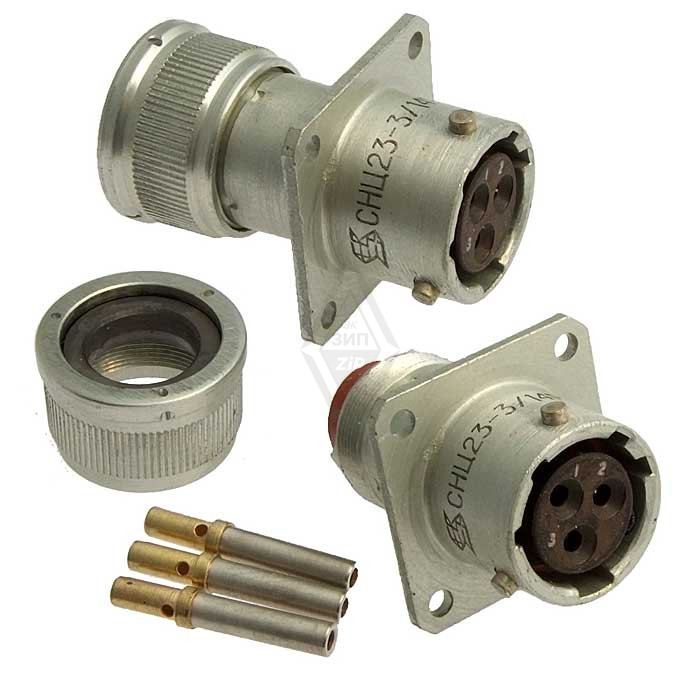

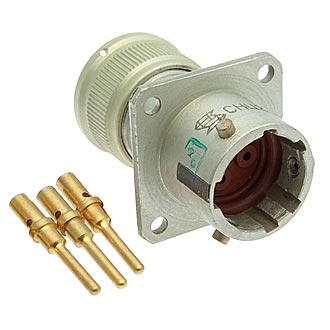

Разъем СНЦ23-3/14В-1-а-В был разработан в 2013 году и представляет собой цилиндрический многопозиционный соединитель с локальной защитой контактов. Он предназначен для использования в различных электрических и электронных системах.

Технические характеристики

• Количество контактов : 3
• Рабочее напряжение : до 700 В
• Максимальный ток на одиночный контакт :
  • Для диаметра 1,0 мм — до 11 А
  • Для диаметра 1,5 мм — до 20 А
  • Для диаметра 2,0 мм — до 35 А
• Сопротивление контактов :
  • Для диаметра 1,0 мм — не более 0,004 Ом
  • Для диаметра 1,5 мм — не более 0,0025 Ом
  • Для диаметра 2,0 мм — не более 0,0016 Ом
• Материал контактов : золото

Маркировка

Маркировка разъема СНЦ23-3/14В-1-а-В включает следующие элементы:

• СНЦ23 : тип разъема (соединитель цилиндрический многопозиционный)
• 3 : количество контактов
• 14 : условный размер корпуса (в данном случае размер корпуса равен 14)
• В : вид соединителя (вилка или розетка )

Применение

Разъемы типа СНЦ23 широко используются в различных областях, включая телекоммуникации, автоматизацию и электронику, благодаря своей надежности и способности работать в условиях с высоким уровнем электрических нагрузок.
