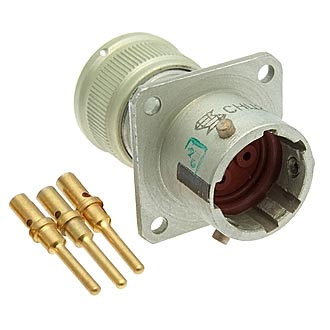

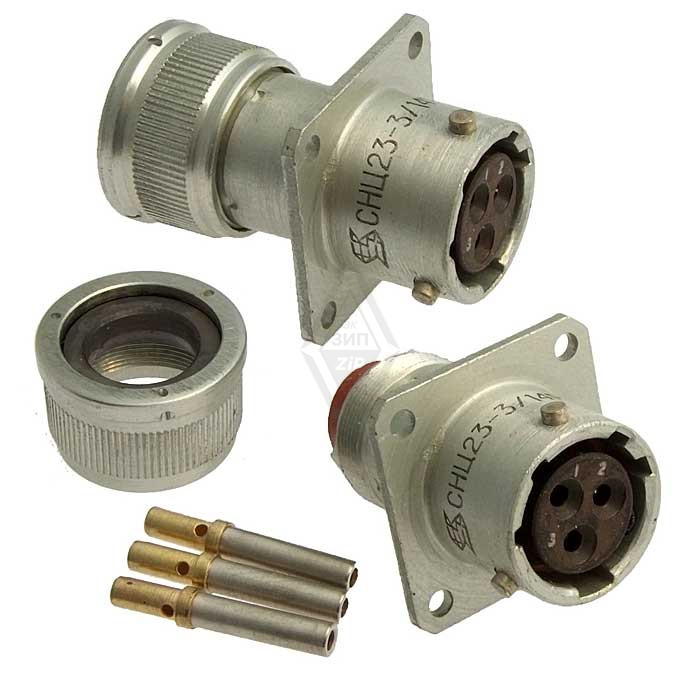

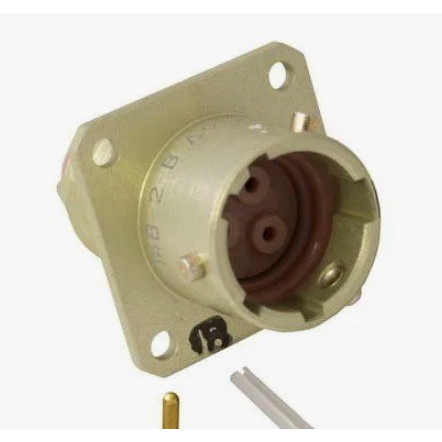

Соединитель СНЦ23-3/14В-1-А-В представляет собой цилиндрический многопозиционный разъем, предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В. Этот соединитель подходит для внутреннего монтажа и соответствует всеклиматическому исполнению по стандартам ГОСТ.

Основные характеристики

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 14 (возможны другие размеры, такие как 18, 22 и т.д.).
• Состав соединителя: состоит из вилки и розетки, которые могут быть как приборными, так и кабельными.
• Конструктивное исполнение:
  • 1 — приборная часть,
  • 2 — приборная часть с прямым кожухом,
  • 4 — приборная часть с угловым кожухом,
  • 6 — кабельная часть с прямым кожухом и т.д.

Особенности конструкции

Соединители СНЦ23 имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное соединение. Сочленение происходит байонетным способом, что облегчает процесс подключения и отключения. Контакты покрыты золотом для улучшения проводимости и защиты от коррозии.

Применение

СНЦ23-3/14В-1-А-В широко используется в радиоэлектронной аппаратуре как специального, так и общего назначения. Эти соединители обеспечивают надежное соединение в ответственных узлах автоматических систем, где важна высокая степень надежности.
