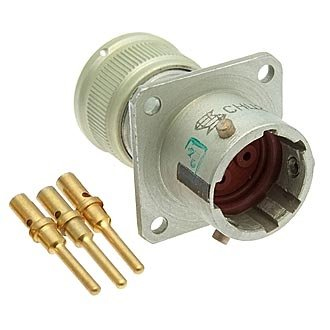

СНЦ23-3/14В-1-а-В — это электрический соединитель, который используется в различных электрических цепях, как постоянного, так и переменного тока (до 3 МГц). Он предназначен для обеспечения надежного соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 3.
• Условный размер корпуса : 14.
• Вид корпуса : вилка (обозначение "В").
• Конструктивное исполнение : (обозначение "1").
• Климатическое исполнение : всеклиматическое, что позволяет использовать соединитель в различных условиях окружающей среды.

Технические параметры

• Максимальное рабочее напряжение : 700 В.
• Ток на контакт : до 15 А.
• Рабочий температурный диапазон : от -60 до +200 °C.
• Количество циклов разъединения : до 500.
• Минимальная наработка : 1000 часов.
• Срок сохраняемости : не менее 15 лет.

Конструкция и особенности

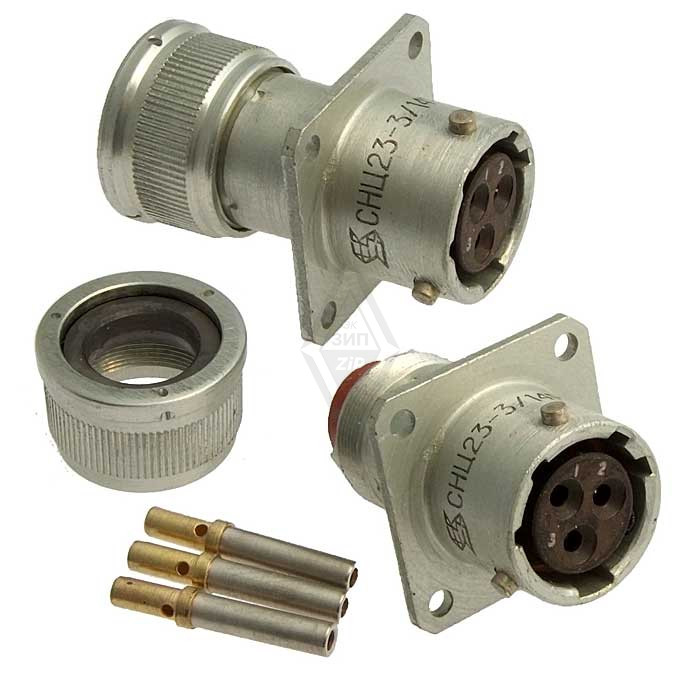

Соединитель состоит из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. вилки и розетки имеют многошпоночную поляризацию, что обеспечивает правильное соединение. Установка изолятора в корпусе может быть выполнена под различными углами, что добавляет гибкости в использовании данного соединителя.
