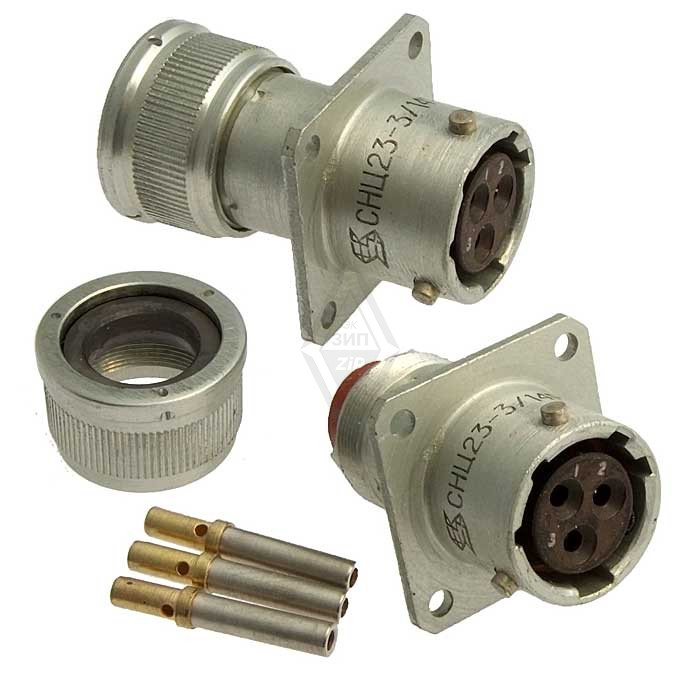

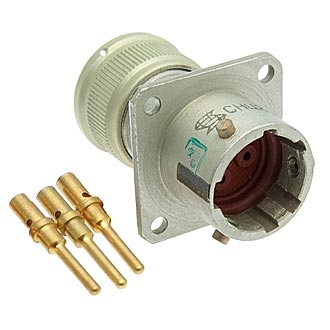

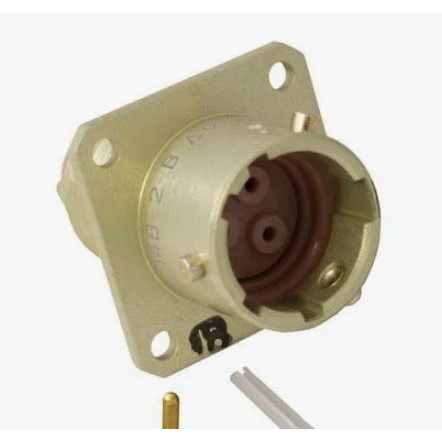

Соединитель СНЦ23-3/14В-1-а-В представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Максимальное амплитудное значение напряжения, при котором может использоваться этот соединитель, составляет 700 В. Он применяется в различных областях, включая радиоэлектронную аппаратуру специального и общего назначения.

Конструкция и характеристики

Структура соединителя:

• Соединитель состоит из двух частей: вилки и розетки.
• вилки и розетки могут быть как приборными (блочными), так и кабельными.
• Конструктивные исполнения включают:
  • С прямым кожухом
  • С угловым кожухом
  • С обоймой под термоусаживаемые трубки

Маркировка:

• Обозначение СНЦ23-3/14В-1-а-В расшифровывается следующим образом:
  • СНЦ23 — тип соединителя.
  • 3 — количество контактов (в данном случае 3).
  • 14 — условный размер корпуса.
  • В — обозначает, что это вилка (Р — розетка ).
  • 1 — конструктивное исполнение, указывающее на приборную часть.
  • а — положение изолятора в корпусе.

Технические параметры

• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: не менее 1000 часов.
• Минимальный срок хранения: до 25 лет с момента изготовления.

Условия эксплуатации

Соединители СНЦ23 предназначены для работы в различных климатических условиях и могут выдерживать механические нагрузки:

• Диапазон частот: от 1 до 5000 Гц.
• Ускорение: до 400 м/с? (g).
• Механический удар: до 5000 м/с? (g) на одиночное воздействие.

Эти характеристики делают соединитель СНЦ23-3/14В-1-а-В надежным выбором для применения в ответственных узлах автоматических систем, где требуется высокая степень надежности и долговечности.
