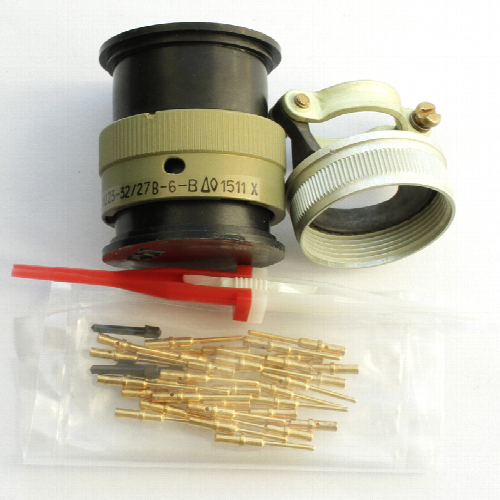

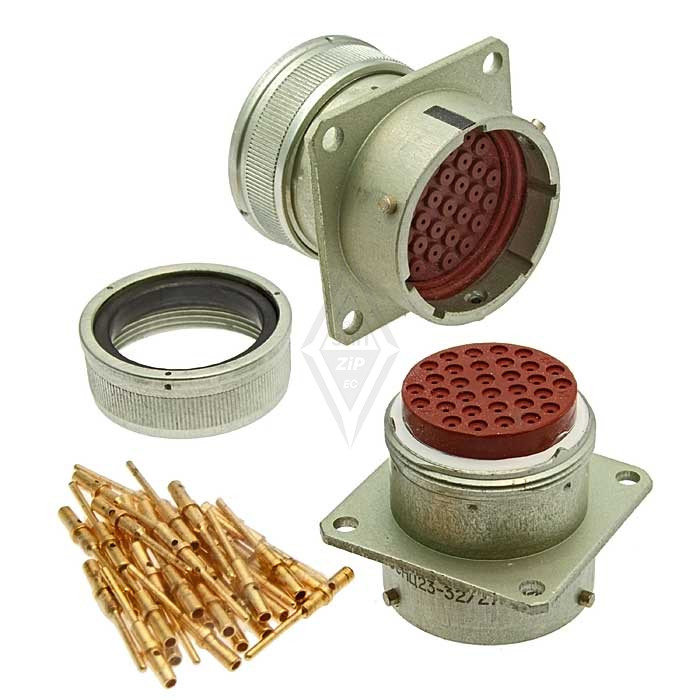

Соединители СНЦ23-32/27В-6-г-В являются частью серии цилиндрических низкочастотных малогабаритных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.

• Состав : вилка и розетка.

• Вид корпуса : Блочный (приборный) и кабельный.

• Исполнение монтажной части :, с прямым или угловым кожухом, с обоймой под термоусаживающуюся трубку.

• Вид сочленения : Байонетное.

• Поляризация корпуса : Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Способ монтажа : Обжимкой.

Расшифровка маркировки:

• СНЦ23 : Тип соединителя.

• 32 : Количество контактов.

• 27 : Условный размер корпуса.

• В : Вид корпуса (вилка или розетка ).

• 6 : Конструктивное исполнение (кабельная часть с прямым кожухом).

• г : Угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется).

• В : Всеклиматическое исполнение.

Применение:

Соединители СНЦ23-32/2
