Соединители СНЦ23-32/27Р-1-В представляют собой высоконадежные электрические соединители, разработанные для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они предназначены для внутреннего монтажа во всеклиматическом исполнении и соответствуют высоким стандартам качества, регламентированным техническими условиями ГЕ0.364.241ТУ.

Характеристики

• Рабочее напряжение: До 700 В.
• Рабочий ток на контакт: До 5 А (зависит от диаметра контакта).
• Диапазон рабочих температур: От -60°C до +125°C.
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм (в нормальных климатических условиях).
• Количество циклов сочленения-расчленения: Не менее 500.
• Вибропрочность: Выдерживают вибрации до 2000 Гц при ускорении до 100 м/с².
• Ударопрочность: Устойчивы к одиночным ударам до 1000 м/с² и многократным ударам до 500 м/s².
• Степень защиты: До IP67 (для сочлененных кабельных частей, обеспечивая герметичность).
• Сочленение: Байонетное, обеспечивающее быстрое и надежное соединение.

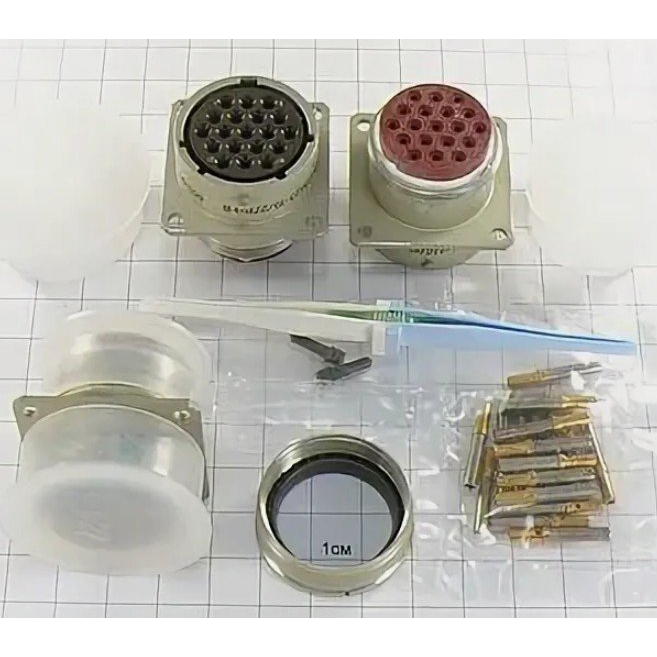

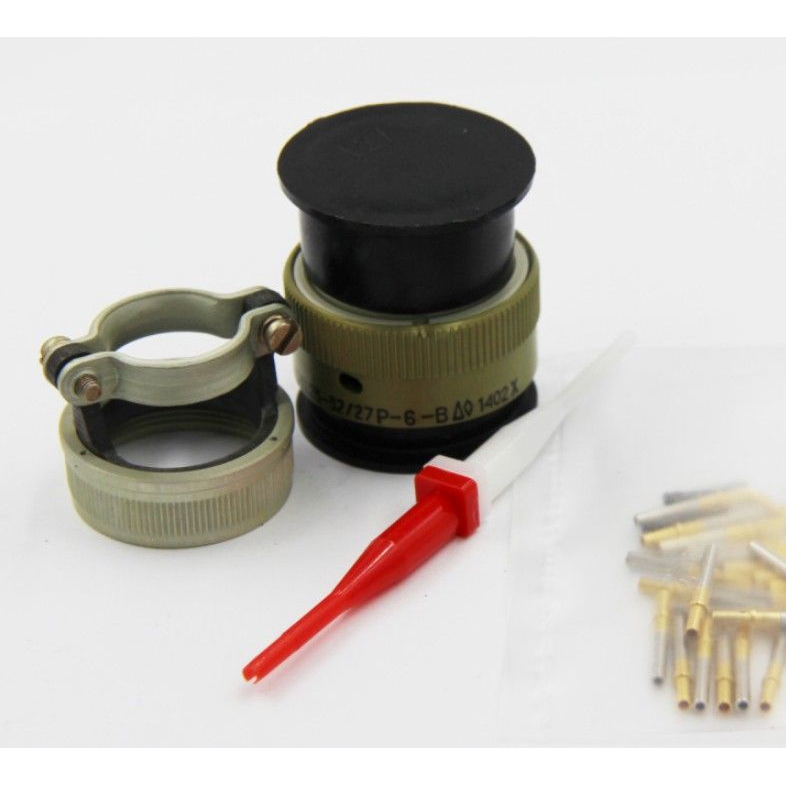

• Конструкция: Состоят из вилки и розетки, которые могут быть приборными (для установки на панель) или кабельными. Доступны с прямым или угловым кожухом, либо с обоймой под термоусаживаемые трубки.
• Поляризация: Пятишпоночная поляризация корпуса и многопозиционная установка изолятора предотвращают неправильное сочленение.
• Контакты: Покрыты золотом для обеспечения низкого переходного сопротивления и высокой коррозионной стойкости.
• Соединение проводников: Осуществляется путем обжима контактов, что обеспечивает надежное электрическое соединение.
• Материалы: Корпуса изготавливаются из алюминиевых сплавов (например, АЛ11) с защитным покрытием (химическое или анодно-оксидное). Изоляторы выполнены из высококачественных прессматериалов (например, АГ-4В).
• Совместимость: Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29.

Области применения

Соединители серии СНЦ23, благодаря своим высоким эксплуатационным характеристикам и надежности, находят широкое применение в следующих областях:

• Авиационная и космическая техника: Для обеспечения электрических соединений в бортовом оборудовании, системах управления и навигации, где требуется высокая надежность в условиях вибраций, перепадов температур и агрессивных сред.
• Военная техника и вооружение: Используются в различных видах военной аппаратуры, включая радиоэлектронные комплексы, системы связи, наземную и морскую технику, требующие повышенной устойчивости к внешним воздействиям.
• Радиоэлектронная аппаратура специального назначения: В составе систем управления, измерительной и вычислительной техники, функционирующих в сложных условиях эксплуатации.
• Промышленное оборудование: В автоматизированных системах управления технологическими процессами, станках с ЧПУ, робототехнике и другом оборудовании, где необходимы прочные и долговечные соединения.
• Железнодорожный и водный транспорт: Для подключения различных электрических цепей в подвижном составе, корабельном оборудовании, системах сигнализации и управления.
• Измерительная и испытательная аппаратура: В тестовом и лабораторном оборудовании, где требуется точность и надежность соединений при многократном использовании.

Структура условного обозначения СНЦ23-32/27Р-1-В:

• СНЦ23 — тип соединителя.

• 32 — количество контактов (3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61).

• 27 — условный размер корпуса (14, 18, 22, 24, 27, 30, 33, 36, 39).

• Р — вид корпуса: В — вилка, Р — розетка.

• 1 — конструктивное исполнение:

  • 1 — приборная часть.

  • 2 — приборная часть с прямым кожухом.

  • 4 — приборная часть с угловым кожухом.

  • 6 — кабельная часть с прямым кожухом.

  • 8 — кабельная часть с угловым кожухом.

  • 11 — кабельная часть.

  • 12 — приборная часть с обоймой под термоусаживаемые трубки.

  • 13 — кабельная часть с обоймой под термоусаживаемые трубки.
