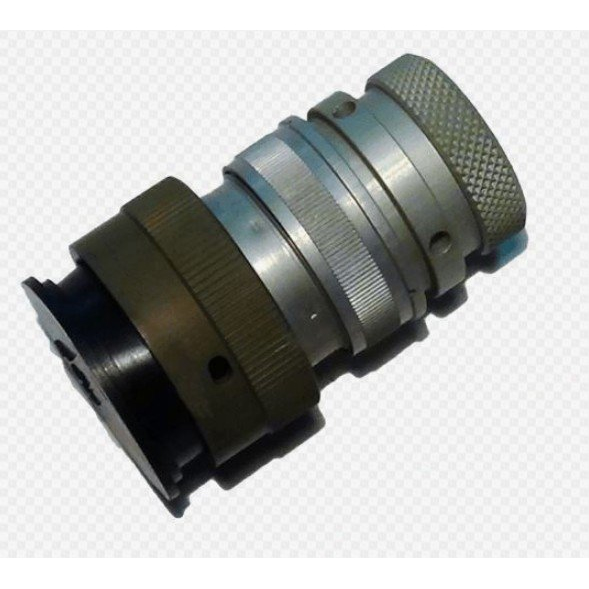

Соединители СНЦ23-32/27Р-6-А-В предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они используются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные характеристики

• Тип соединителя : Цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Вид корпуса : вилка (В) или розетка (Р).

• Конструктивное исполнение : Кабельная часть с прямым кожухом (6).

• Сочленение : Байонетное.

• Поляризация : Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

Применение

Соединители СНЦ23-32/27Р-6-А-В состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными. Приборные части могут изготавливаться с контактами для печатного монтажа. розетки СНЦ23 могут сочленяться с вилка ми серий СНЦ27, СНЦ28 и СНЦ29.

Эти соединители применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
