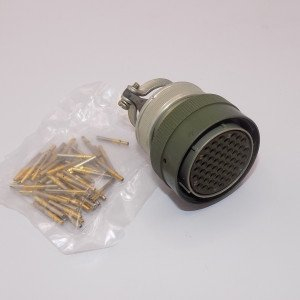

Соединитель СНЦ23-32/33Р-6-Б-В представляет собой кабельную розетку с байонетным соединением, предназначенную для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном рабочем напряжении до 700 В . Этот соединитель используется в радиоэлектронной аппаратуре специального и общего назначения.

Технические характеристики

• Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
• Количество контактов : 32.
• Условный размер корпуса : 33.
• Конструктивное исполнение : 6 (кабельная часть с прямым кожухом).
• Климатическое исполнение : всеклиматическое, что позволяет использовать его в различных условиях окружающей среды.

Электрические параметры

• Рабочая токовая нагрузка :
  • На контакт: до 5 А, 14 А.
  • Максимальная на контакт: до 11 А, 18 А.
• Сопротивление контактов : от 1.6 мОм до 4 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Минимальная наработка : 1000 часов.

Механические и эксплуатационные характеристики

• Габаритные размеры :
  • Диаметр: 42 мм.
  • Длина: 50 мм.
• Рабочая температура : от -60° С до +155° С.
• Количество сочленений-расчленений : до 500 раз.
• Срок сохраняемости : не менее 15 лет.

Применение

Соединители СНЦ23-32/33Р-6-Б-В широко применяются для соединения и разъединения электрических цепей в различных устройствах, где требуется надежное соединение с высокой устойчивостью к механическим воздействиям и изменениям температуры.
